Un lien 10G saturé transporte environ 1,25 Go par seconde, et un mauvais choix de switch bloque vite la croissance d’un réseau fibre. Pour un switch 24 ports SFP, le risque ne vient pas seulement du nombre de ports disponibles, mais aussi du débit réel, des uplinks, de la redondance et de la compatibilité des modules optiques.
| Critère à vérifier | Ce qu’il faut regarder | Erreur fréquente | Conseil pratique |
|---|---|---|---|
| Type de port SFP | SFP (1G), SFP+ (10G) ou SFP28 (25G) | Confondre 24 ports RJ45 avec uplinks SFP et un vrai switch 24 ports fibre | Si vos flux dépassent 1 Gbit/s, visez du SFP+ même en prévision |
| Capacité de commutation | Switching capacity (Gbit/s) : pour 24 ports 1G, min 48 Gbit/s ; pour 10G, min 480 Gbit/s | Ignorer la puissance interne et se focaliser uniquement sur « 24 ports » | Calcul simple : nb ports x débit x 2 (full duplex) = capacité non bloquante |
| Uplinks et surabonnement | Nombre, vitesse et redondance des uplinks ; ratio surabonnement | Acheter 24 liens 1G descendant avec 1 seul uplink 1G | Pour des flux concentrés, prévoyez du 10G ou plusieurs liens agrégés |
| Alimentation et résilience | Alimentations redondantes, ventilateurs remplaçables, protocoles RSTP/MLAG | Négliger la redondance, une panne coupe plusieurs liaisons critiques | Switch central = point unique de défaillance : prévoyez du redondant |
| Compatibilité des modules optiques | Types acceptés : SX, LX, BiDi, DAC, AOC ; gestion DDM/DOM | Valider sans tester avec vos transceivers ou ignorer le budget optique | Vérifiez la liste de compatibilité et prévoyez des modules dans le budget total |
| Fonctions de management | VLAN, QoS, ACL, IGMP snooping, SNMP, routage L3 si besoin | Acheter un switch non manageable pour un usage pro | Sans VLAN ni supervision, l’exploitation devient très limitée |
| Environnement et budget global | Profondeur, flux d’air, dissipation, coût total : switch + modules + câbles + licences | Ne considérer que le prix du châssis sans les modules ni la maintenance | Un sous-dimensionnement budgétaire oblige souvent à remplacer trop tôt |
Switch 24 ports SFP : ce qu’il faut vraiment dimensionner avant l’achat
Un switch 24 ports SFP sert à concentrer des liaisons fibre ou cuivre via modules SFP. On le retrouve dans une baie réseau, un local technique, un cœur de distribution, un réseau de vidéosurveillance IP, une infrastructure campus ou une interconnexion entre bâtiments.
Le piège courant consiste à lire uniquement “24 ports” sur la fiche produit. Ce chiffre ne dit rien sur la capacité de commutation, la vitesse des ports, le nombre d’uplinks, la gestion de la redondance ou les modules acceptés. Deux switches peuvent afficher 24 emplacements SFP et répondre à des usages très différents.
Un switch bien dimensionné ne se résume pas au nombre de ports. Il doit absorber le trafic simultané, prévoir les uplinks, supporter les bons transceivers et garder une marge d’évolution.
Avant de comparer les références, il faut donc traduire le besoin réseau en critères techniques mesurables. C’est la seule façon d’éviter un achat sous-dimensionné, notamment dans les environnements où la fibre sert à relier des armoires, des serveurs, des caméras, des points d’accès Wi-Fi, des équipements industriels ou des routeurs opérateur.
Bien comprendre SFP, SFP+ et SFP28 avant de choisir
Le terme SFP désigne un format de module enfichable. Dans le langage courant, il est souvent utilisé de manière large, mais les vitesses ne sont pas les mêmes selon la génération. Un port SFP classique travaille généralement en 1G. Un port SFP+ monte à 10G. Un port SFP28 vise le 25G.
Cette distinction change tout. Un switch 24 ports SFP en 1G ne répond pas au même besoin qu’un switch 24 ports SFP+ en 10G. Pour raccorder des équipements d’accès, du 1G suffit dans de nombreux cas. Pour relier des serveurs, un NAS, une baie de stockage, des hyperviseurs ou des armoires de distribution très chargées, le 10G devient souvent nécessaire.
| Format | Débit courant par port | Usage typique | Point de vigilance |
|---|---|---|---|
| SFP | 1 Gbit/s | Accès fibre, interconnexion de bâtiments, caméras, équipements réseau | Risque de saturation si plusieurs flux lourds convergent |
| SFP+ | 10 Gbit/s | Uplinks, serveurs, stockage, cœur de réseau, agrégation | Consommation, ventilation et coût des modules plus élevés |
| SFP28 | 25 Gbit/s | Datacenter, serveurs haute densité, backbone | Compatibilité à valider avec les modules et les câbles DAC |
Il faut aussi distinguer un vrai switch doté de 24 ports SFP d’un switch 24 ports RJ45 avec deux ou quatre cages SFP. Dans le second cas, les ports SFP servent surtout d’uplinks. Ce n’est pas un commutateur fibre 24 ports.
Critère 1 : le débit par port et le type de trafic à transporter
Le premier critère de dimensionnement concerne le débit attendu sur chaque port. Un port disponible ne suffit pas. Il doit correspondre au débit réel de l’équipement raccordé et au trafic généré aux heures de pointe.
Un réseau de caméras IP, par exemple, produit un trafic assez prévisible. Un réseau de serveurs ou de postes de travail spécialisés génère des pics plus marqués, avec des sauvegardes, des transferts de fichiers lourds, de la virtualisation ou de la réplication. Le même switch 24 ports SFP ne donnera pas le même résultat dans ces deux contextes.
Quand le 1G suffit
Un switch 24 ports SFP en 1G reste pertinent pour raccorder des liens fibre d’accès, des armoires distantes, des convertisseurs média, des équipements industriels, des caméras ou des bâtiments secondaires. Il convient lorsque chaque lien reste sous le gigabit et que le trafic global ne converge pas vers un seul point fragile.
Dans ce cas, la priorité porte sur la fiabilité, la gestion VLAN, les fonctions de supervision et la compatibilité optique. Le coût par port reste plus contenu, ce qui convient aux déploiements distribués.
Quand viser le 10G avec du SFP+
Le 10G devient pertinent dès que le switch agrège plusieurs liens 1G, raccorde des serveurs ou sert de point de distribution principal. Un seul lien 1G saturé bride une sauvegarde, un accès NAS, un flux vidéo non compressé ou une interconnexion entre baies.
Pour un réseau qui évolue vers le Wi-Fi 6, le Wi-Fi 7, la virtualisation ou les applications métiers gourmandes, prévoir des ports SFP+ évite une nouvelle migration trop rapide. Le surcoût initial se compare alors au coût d’un remplacement complet, d’une coupure de service et d’une nouvelle intégration.
Critère 2 : la capacité de commutation et le débit non bloquant
La capacité de commutation, parfois appelée switching capacity ou backplane, indique le volume total de trafic que le switch est capable de traiter. Elle se mesure en Gbit/s. C’est un point décisif pour éviter un appareil qui possède assez de ports, mais pas assez de puissance interne.
Un switch 24 ports SFP en 1G doit idéalement offrir au moins 48 Gbit/s de capacité de commutation pour fonctionner en non bloquant en full duplex. Le calcul est simple : 24 ports x 1 Gbit/s x 2 sens. Pour un modèle 24 ports SFP+ en 10G, la logique monte à 480 Gbit/s.
Un switch sous-dimensionné ne sature pas toujours port par port. Il sature souvent au niveau de sa matrice interne, lorsque plusieurs équipements communiquent en même temps.
La fiche technique mentionne aussi le taux de transfert, souvent exprimé en Mpps. Cette donnée indique combien de paquets par seconde le switch traite. Elle compte beaucoup pour les réseaux avec de nombreux petits paquets, comme la téléphonie IP, certains flux industriels, les environnements virtualisés ou les pare-feu très sollicités.
Repérer les mentions commerciales insuffisantes
Les fiches produits mettent parfois en avant “Gigabit”, “fibre” ou “24 ports” sans détailler la capacité réelle. Il faut rechercher des valeurs vérifiables : capacité de commutation, forwarding rate, taille de table MAC, buffers, latence, jumbo frames et performances avec toutes les interfaces actives.
Un switch non manageable d’entrée de gamme peut convenir à une petite extension réseau. Pour un usage professionnel avec VLAN, priorisation, supervision, agrégation ou routage inter-VLAN, un switch manageable L2 ou L3 apporte une base plus robuste.

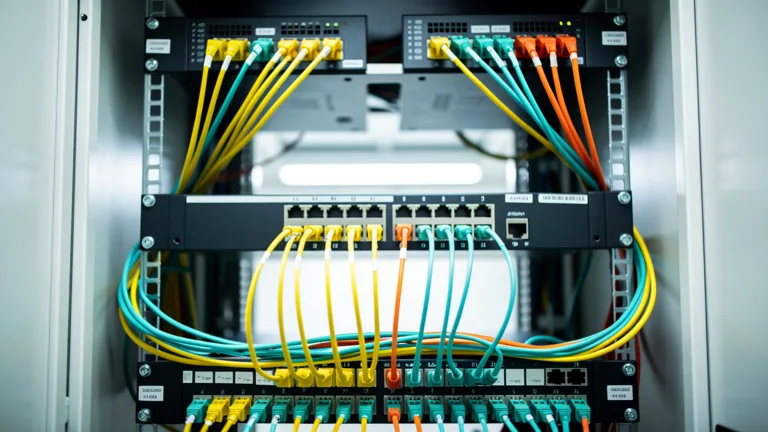

Critère 3 : les uplinks, l’agrégation et le taux de surabonnement
Un switch 24 ports SFP ne fonctionne jamais seul. Il remonte vers un routeur, un pare-feu, un cœur de réseau, un autre switch, une baie serveur ou un opérateur. Les uplinks déterminent la capacité réelle à sortir du switch sans créer de goulot d’étranglement.
Si 24 liens 1G convergent vers un seul uplink 1G, le réseau sera vite limité. Cette architecture reste acceptable pour des usages légers, mais elle ne convient pas à un trafic concentré. Pour une armoire qui remonte vers le cœur de réseau, des uplinks 10G ou plusieurs liens agrégés apportent une marge plus saine.
Calculer le ratio de surabonnement
Le taux de surabonnement compare la somme des débits côté accès avec la capacité des uplinks. Un ratio de 4:1 signifie que quatre fois plus de débit existe côté ports d’accès que côté remontée. Ce ratio n’est pas forcément mauvais. Il dépend du comportement réel des utilisateurs et des équipements.
- Réseau bureautique classique : un ratio modéré est souvent acceptable, car tous les postes ne saturent pas en même temps.
- Caméras IP : le trafic est continu. Le calcul doit intégrer le débit vidéo total, l’enregistrement et la consultation distante.
- Serveurs et stockage : viser des uplinks rapides réduit les saturations pendant les sauvegardes, migrations et réplications.
- Interconnexion de bâtiments : prévoir des liens redondants évite qu’une coupure fibre bloque un site entier.
Utiliser LACP sans se tromper sur ses limites
L’agrégation de liens avec LACP permet de regrouper plusieurs interfaces physiques dans un même lien logique. Elle améliore la disponibilité et augmente la bande passante globale entre deux équipements compatibles.
Elle ne transforme pas toujours deux liens 10G en un unique flux de 20G. La répartition dépend d’un algorithme basé sur les adresses MAC, IP ou ports TCP/UDP. Un seul flux lourd reste souvent limité à la vitesse d’un lien physique. Pour les gros transferts unitaires, mieux vaut choisir une vitesse de port adaptée dès le départ.

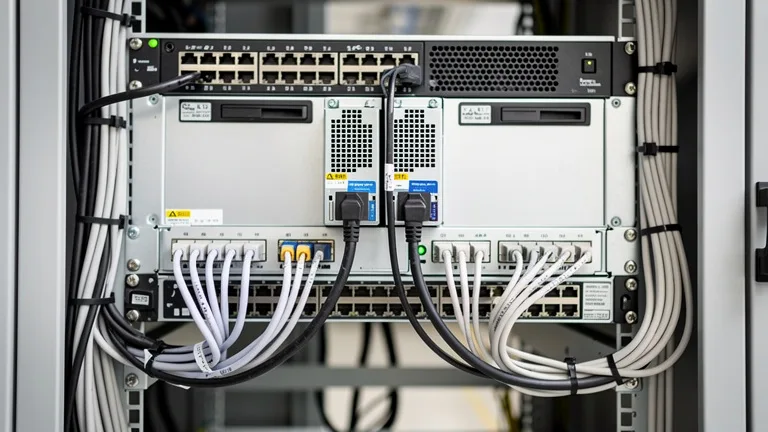

Critère 4 : la redondance, l’alimentation et les fonctions de résilience
Un switch fibre placé au centre d’une architecture devient vite un point critique. Si ce commutateur tombe, plusieurs liaisons peuvent disparaître en même temps. La redondance mérite donc une vraie place dans le choix, surtout pour les sites multiservices, les réseaux de production, les campus et les infrastructures vidéos.
Plusieurs éléments permettent de réduire le risque d’arrêt. Leur présence dépend de la gamme du switch, du niveau de management et du budget.
- Alimentations redondantes : utiles pour maintenir le service en cas de panne d’un bloc d’alimentation.
- Ventilateurs remplaçables : à vérifier sur les switches SFP+ souvent plus chauds que les modèles 1G.
- Stacking : permet de gérer plusieurs switches comme une seule entité logique, selon les constructeurs.
- MLAG ou équivalent : autorise des connexions redondantes vers deux switches distincts sans boucle active.
- RSTP, MSTP ou ERPS : protègent contre les boucles et accélèrent la reprise après rupture de lien.
- Supervision SNMP, syslog et alertes : donnent une visibilité sur les ports, erreurs optiques, température et disponibilité.
Ne pas négliger l’environnement physique
Un switch 24 ports SFP est souvent rackable 19 pouces. Il faut vérifier la profondeur, le sens du flux d’air, le niveau sonore, la consommation électrique et la température de fonctionnement. Dans une baie dense, la dissipation thermique devient un critère opérationnel.
Les modules optiques consomment aussi de l’énergie. Un switch chargé avec 24 transceivers longue distance ou 24 modules 10G chauffe davantage qu’un modèle partiellement équipé. Une alimentation trop juste ou une ventilation mal adaptée réduit la stabilité à long terme.

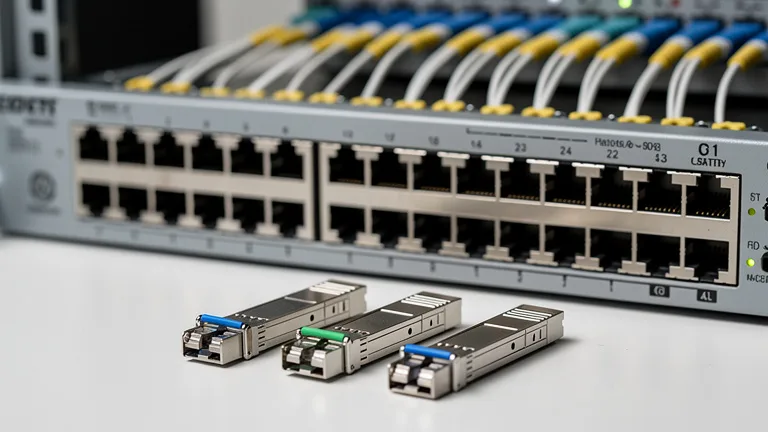

Critère 5 : la compatibilité des modules SFP et la marge d’évolution
Le choix des modules conditionne la réussite du déploiement. Un port SFP ne définit pas à lui seul la portée, le type de fibre ni la longueur d’onde. Ces paramètres dépendent du transceiver installé : SX, LX, EX, ZX, BiDi, cuivre RJ45, DAC ou AOC selon les cas.
Certains constructeurs verrouillent partiellement la compatibilité ou affichent des alertes avec des modules tiers. D’autres tolèrent une large gamme de transceivers. Avant l’achat, il faut vérifier la liste de compatibilité, les versions de firmware, les distances supportées et les diagnostics optiques DDM ou DOM.
| Besoin | Module ou câble courant | Support | Vigilance |
|---|---|---|---|
| Liaison courte en baie | DAC SFP+ ou AOC | Cuivre twinax ou fibre active | Longueur limitée, compatibilité constructeur à contrôler |
| Fibre multimode courte distance | SFP SX ou SFP+ SR | OM3 / OM4 | Connecteurs, jarretières et budget optique |
| Fibre monomode longue distance | SFP LX ou SFP+ LR | OS2 | Portée, atténuation, longueur d’onde |
| Une seule fibre disponible | Modules BiDi | Monomode | Paires de longueurs d’onde complémentaires obligatoires |
| Connexion cuivre ponctuelle | Module SFP RJ45 | Câble cuivre | Chauffe, distance, consommation plus élevée en 10G |
Prévoir le budget complet, pas seulement le switch
Le prix du châssis ne représente qu’une partie de l’investissement. Les modules optiques, jarretières, tiroirs optiques, licences, alimentations redondantes, supports de maintenance et câbles DAC pèsent dans le coût global.
Un achat sous-dimensionné survient souvent quand le budget ne couvre que le besoin immédiat. Il manque alors deux uplinks 10G, des ports libres, une alimentation de secours ou des modules compatibles avec la fibre existante. Le projet paraît économique au départ, puis oblige à remplacer le matériel plus tôt que prévu.
Fonctions de management à vérifier sur un switch 24 ports SFP
Le niveau de management influe directement sur l’exploitation. Un switch non manageable se configure rarement au-delà du branchement. Un switch manageable offre le contrôle nécessaire pour segmenter, prioriser, superviser et sécuriser le trafic.
Pour un usage professionnel, plusieurs fonctions doivent être examinées avant validation :
- VLAN 802.1Q : séparation des réseaux utilisateurs, invités, vidéosurveillance, téléphonie ou administration.
- QoS : priorisation de la voix, de la vidéo, des flux critiques et des applications sensibles à la latence.
- Routage statique ou Layer 3 : utile pour certains routages inter-VLAN ou architectures distribuées.
- ACL : filtrage du trafic selon les sources, destinations, ports et protocoles.
- IGMP snooping : indispensable pour maîtriser certains flux multicast, notamment vidéo.
- 802.1X : contrôle d’accès réseau pour renforcer la sécurité des ports.
- SNMP, RMON, NetFlow ou sFlow : supervision, diagnostic et analyse de trafic selon les modèles.
La qualité de l’interface d’administration compte aussi. Une CLI stable, une API, une interface web claire et une intégration avec une plateforme de supervision réduisent le temps d’exploitation. Le matériel doit rester administrable sans dépendre d’un portail cloud si la politique de sécurité l’interdit.
Exemple de dimensionnement selon trois scénarios réseau
Un bon choix part d’un scénario concret. Le même switch ne doit pas être sélectionné pour un réseau d’accès fibre léger, une baie serveur ou un cœur de distribution. Le tableau suivant donne des repères pour cadrer le besoin sans imposer de modèle précis.
| Scénario | Ports recommandés | Uplinks | Fonctions prioritaires | Risque si sous-dimensionné |
|---|---|---|---|---|
| Armoires distantes et accès fibre | 24 ports SFP 1G | 2 à 4 ports SFP+ 10G si possible | VLAN, RSTP, supervision, DOM | Saturation vers le cœur de réseau |
| Vidéosurveillance IP multi-bâtiments | 24 ports SFP 1G ou SFP+ selon débit caméra | Uplinks 10G redondés | IGMP snooping, QoS, buffers suffisants, alertes | Perte d’images, latence, enregistrements incomplets |
| Serveurs, stockage et virtualisation | 24 ports SFP+ 10G | 10G multiples ou 25G selon architecture | LACP, MLAG, faible latence, jumbo frames | Goulot d’étranglement sur sauvegardes et réplications |
Ces repères doivent être croisés avec la topologie réelle : nombre de baies, distance entre sites, type de fibre déjà posé, sens de circulation des flux, tolérance à la panne et croissance prévue sur trois à cinq ans.
Erreurs fréquentes qui mènent à un switch sous-dimensionné
Les erreurs de choix se ressemblent souvent. Elles viennent d’une lecture trop rapide des fiches techniques ou d’un cadrage incomplet du trafic. Les éviter permet de sécuriser l’investissement dès la commande.
- Confondre 24 ports RJ45 avec uplinks SFP et 24 ports SFP réels : les usages ne sont pas les mêmes.
- Acheter du SFP 1G alors que les uplinks doivent passer en 10G : la migration devient limitée dès le départ.
- Ignorer la capacité de commutation : un switch avec beaucoup de ports reste lent si sa matrice interne ne suit pas.
- Oublier les modules optiques dans le budget : le coût total augmente fortement selon les distances et les marques.
- Ne pas prévoir de ports libres : toute extension impose alors un second switch ou un remplacement.
- Négliger la redondance : une panne unique coupe plusieurs liaisons critiques.
- Valider sans tester les transceivers : incompatibilités, alertes ou absence de diagnostic compliquent l’exploitation.
Grille de décision avant de commander un switch 24 ports SFP
Avant achat, une grille simple permet de valider le niveau de dimensionnement. Elle aide à comparer plusieurs équipements sans se limiter au prix ou à la marque.
- Débit actuel par lien : mesurer ou estimer les pics, pas seulement la moyenne.
- Débit futur : intégrer les projets Wi-Fi, vidéosurveillance, serveurs, stockage, cloud privé ou nouveaux bâtiments.
- Capacité de commutation : vérifier le fonctionnement non bloquant pour les ports utilisés.
- Uplinks : prévoir la vitesse, le nombre, l’agrégation et la redondance.
- Modules : valider SFP, SFP+, portée, fibre monomode ou multimode, connecteurs et compatibilité constructeur.
- Résilience : contrôler alimentations, protocoles de protection, stacking ou double attachement.
- Administration : s’assurer de la présence des VLAN, QoS, ACL, supervision et journaux système.
- Coût global : inclure modules, câbles, licences, maintenance, consommation et accessoires de baie.
Un switch 24 ports SFP bien choisi doit répondre au besoin présent sans enfermer le réseau dans une architecture trop courte. La marge la plus rentable se situe souvent dans les uplinks, les ports SFP+ disponibles, la compatibilité optique et les fonctions de supervision.
