Produite de 2008 à 2016, la Renault Mégane 3 existe en plusieurs carrosseries et motorisations, ce qui explique les différences visibles dès l’ouverture du capot. Un bon repérage évite de confondre un bocal de liquide, un boîtier de fusibles ou un élément d’admission, surtout quand on cherche un schema sous capot megane 3 fiable pour comprendre avant d’agir.
| Élément à identifier | Où le trouver sous le capot | Indices visuels clés | Piège fréquent |
|---|---|---|---|
| Batterie | Souvent côté conducteur ou passager, bloc rectangulaire maintenu par une bride | Bornes + (rouge) et –, parfois cache partiel | Ne pas poser d’outil métallique entre les bornes |
| Boîtier fusibles moteur | Proche de la batterie, sous cache plastique clipsé (unité de protection) | Couvercle avec schéma simplifié, couleurs et ampérages | Ne pas confondre avec le calculateur moteur |
| Bocal de liquide de refroidissement | Vase d’expansion translucide, relié au radiateur par des durites | Repères mini/maxi, bouchon avec avertissement | Ne pas ouvrir à chaud ; ne pas confondre avec lave-glace |
| Bocal de lave-glace | Souvent bleu ou avec symbole de pare-brise | Bouchon souvent bleu, pictogramme pare-brise | Ne pas confondre avec refroidissement |
| Bocal de liquide de frein | Près du tablier, côté conducteur, petit réservoir | Bouchon avec pictogramme frein, souvent noir ou gris | Ne pas contaminer le liquide ; baisse possible liée à l’usure des plaquettes |
| Jauge et bouchon d’huile | Sur le haut du moteur ou sous cache moteur | Jauge à poignée colorée, bouchon avec symbole burette | Contrôler sur sol plat, moteur arrêté depuis quelques minutes |
| Boîte à air / filtre à air | Grand boîtier en plastique, relié à une durite d’admission | Durite d’air visible, couvercle clipsé | Bien refermer après contrôle |
| Durites (air / liquide) | Air : vers admission, turbo, échangeur. Liquide : vers radiateur, thermostat | Air : souple, grosse section. Liquide : souvent rigide ou gainée, avec colliers | Ne pas confondre une durite d’air (sans risque de brûlure) avec une durite de refroidissement (chaude sous pression) |
Comprendre le schéma sous capot Mégane 3 sans chercher un modèle unique
Un schema sous capot megane 3 sert avant tout à identifier les grandes zones du compartiment moteur. Il ne faut pas le lire comme une carte universelle. La Mégane 3 a reçu plusieurs moteurs essence et diesel, notamment les 1.5 dCi, 1.6 dCi, 1.9 dCi, 2.0 dCi, 1.2 TCe, 1.4 TCe, 1.6 16V, 2.0 16V et versions Renault Sport. L’année, la finition, la boîte de vitesses et certains équipements modifient aussi l’agencement.
La bonne méthode consiste à repérer les familles de pièces : liquides, batterie, fusibles, admission d’air, refroidissement, freinage, injection, accessoires moteur. Les formes, les pictogrammes et les couleurs des bouchons donnent souvent une information plus fiable qu’un emplacement supposé.
Avant toute manipulation sous le capot, moteur coupé, contact retiré et véhicule stabilisé. Les pièces chaudes, le ventilateur de refroidissement, le circuit haute pression diesel et la batterie exigent une vraie prudence.

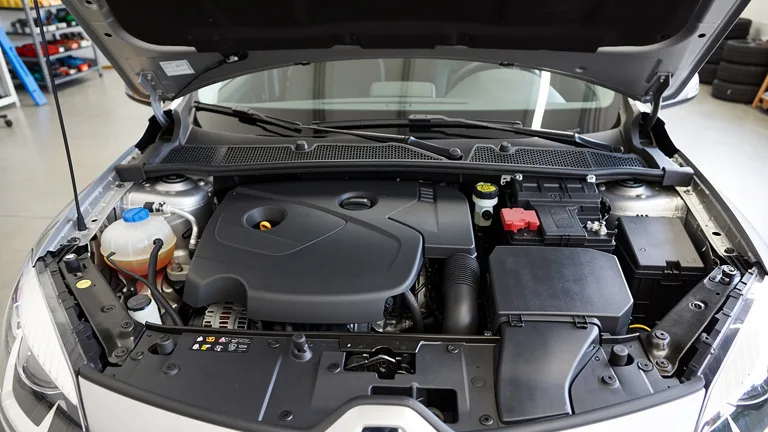

Vue d’ensemble du compartiment moteur de la Renault Mégane 3
En regardant la voiture de face, capot ouvert, le compartiment moteur se divise en plusieurs zones. À l’avant se trouvent généralement les organes liés au refroidissement et à l’admission d’air. Vers l’arrière, près du pare-brise, on retrouve souvent des éléments de freinage, de gestion électrique ou des passages de faisceaux. Sur les côtés prennent place la batterie, certains boîtiers, des bocaux et des conduites.
Cette organisation varie selon les moteurs. Sur un diesel dCi, l’encombrement du turbo, des conduites de suralimentation, du filtre à gazole et de l’injection rend le compartiment plus dense. Sur un moteur essence atmosphérique, l’accès aux bobines, au boîtier papillon ou au filtre à air paraît souvent plus lisible. Les versions TCe ajoutent un circuit de suralimentation qui rapproche leur présentation de certains diesels.
| Élément à repérer | Rôle | Indice visuel courant | Précaution |
|---|---|---|---|
| Batterie | Alimentation électrique et démarrage | Boîtier rectangulaire avec bornes + et – | Ne jamais poser d’outil métallique entre les bornes |
| Boîtier fusibles moteur | Protection des circuits électriques du compartiment moteur | Boîte plastique avec couvercle clipsé, souvent proche de la batterie | Remplacer un fusible uniquement par le même ampérage |
| Bocal de liquide de refroidissement | Compensation du volume du circuit de refroidissement | Réservoir translucide avec repères mini et maxi | Ne pas ouvrir à chaud |
| Bocal de lave-glace | Alimentation des gicleurs de pare-brise | Bouchon avec symbole de pare-brise, souvent bleu | Utiliser un liquide adapté à la saison |
| Bocal de liquide de frein | Commande hydraulique du freinage | Petit réservoir près du tablier, côté conducteur sur beaucoup de versions | Éviter toute contamination du liquide |
| Boîte à air | Filtration de l’air admis par le moteur | Grand boîtier plastique relié à une durite d’admission | Bien refermer le couvercle après contrôle |
| Jauge et bouchon d’huile | Contrôle et appoint d’huile moteur | Poignée de jauge colorée et bouchon avec symbole d’huile | Contrôler sur sol plat, moteur arrêté depuis quelques minutes |

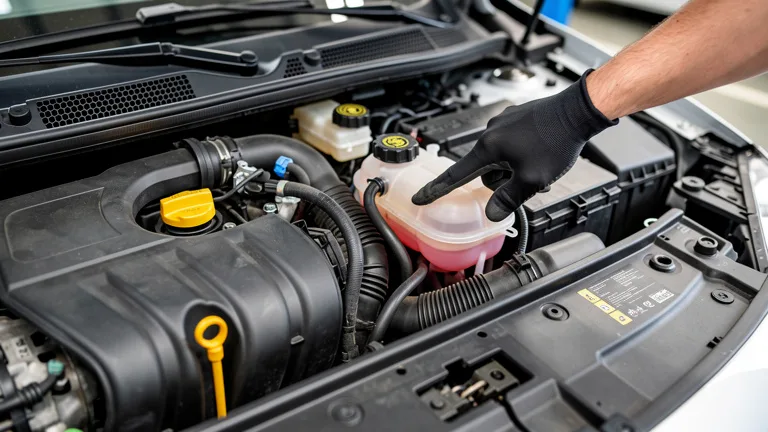

Les éléments clés à identifier sous le capot d’une Mégane 3
La batterie et les points d’alimentation
La batterie est l’un des repères les plus simples. Elle se présente sous la forme d’un bloc rectangulaire, souvent protégé par un cache partiel ou une bride de maintien. La borne positive porte un symbole + et se trouve parfois sous un capuchon rouge. La borne négative porte un symbole – et rejoint la masse du véhicule.
Sur certaines Mégane 3, l’accès à la batterie demande de retirer un cache plastique. Le but n’est pas de démonter au hasard, mais de confirmer le repère visuel. Si la voiture présente des symptômes électriques, comme un démarrage lent, un message au tableau de bord ou des feux faibles, la batterie et ses connexions font partie des premiers contrôles visuels.

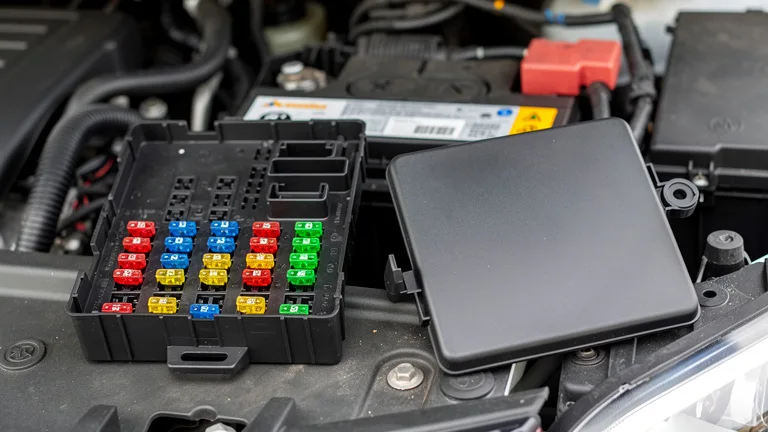

Le boîtier de fusibles moteur et l’unité de protection
La question de l’emplacement du compartiment à fusibles moteur revient souvent sur la Mégane 3. Il se situe généralement dans le compartiment moteur, à proximité de la batterie ou sous un couvercle plastique clipsé. Selon la version, on parle aussi d’un boîtier de protection et de commutation, parfois nommé UPC dans la documentation Renault.
Le couvercle peut intégrer un schéma simplifié, mais celui-ci ne suffit pas toujours. Les affectations changent selon l’équipement : antibrouillards, climatisation, boîte automatique, stop and start, motorisation diesel ou essence. Pour un fusible, la règle reste claire : même calibre, même couleur, même ampérage. Un fusible qui grille de nouveau signale souvent un défaut sur le circuit, pas un simple hasard.
Les bocaux de liquides à ne pas confondre
Sous le capot d’une Mégane 3, plusieurs réservoirs se ressemblent pour un œil non habitué. Le bocal de liquide de refroidissement est translucide, avec un niveau visible entre deux repères. Le lave-glace porte un symbole de pare-brise et accepte un liquide spécifique. Le liquide de frein est logé dans un petit bocal proche du maître-cylindre, vers le tablier.
Ces liquides n’ont pas les mêmes propriétés. Une erreur de remplissage entraîne des dégâts sérieux. Le liquide de refroidissement travaille sous pression et à haute température. Le liquide de frein absorbe l’humidité et se dégrade avec le temps. Le lave-glace reste le seul appoint courant sans enjeu mécanique direct, à condition d’utiliser un produit non gras et compatible hiver si besoin.
Le circuit d’huile moteur
Le bouchon d’huile porte le pictogramme d’une burette. Il se trouve sur le haut du moteur ou sur le cache moteur selon la motorisation. La jauge, quand elle est accessible manuellement, possède souvent une poignée colorée. Sur certaines versions, le contrôle électronique de niveau complète le contrôle manuel, mais ne remplace pas un contrôle visuel en cas de doute.
Un niveau trop bas expose le moteur à une lubrification insuffisante. Un niveau trop haut n’est pas anodin non plus, surtout sur diesel. Pour interpréter correctement une mesure, la voiture doit être sur sol plat, moteur arrêté, après quelques minutes d’attente afin que l’huile redescende dans le carter.
Repérer les organes moteur selon la motorisation
Sur les Mégane 3 diesel dCi
Les moteurs diesel dCi comportent des éléments spécifiques : filtre à gazole, pompe haute pression, injecteurs, conduites rigides, vanne EGR, turbo selon version, durites de suralimentation et parfois capteurs liés au filtre à particules. Ces pièces ne doivent pas être manipulées sans méthode, surtout le circuit d’injection haute pression.
Le filtre à gazole se repère souvent par ses durites de carburant et son boîtier dédié. Son emplacement change selon le moteur. La vanne EGR se situe près du circuit d’admission et d’échappement, dans une zone souvent encrassée par les suies. Le turbo, quand il est visible, se trouve côté échappement, relié par des conduites d’air vers l’échangeur.
Un schema sous capot megane 3 diesel doit donc distinguer les zones de contrôle visuel des zones techniques. Une durite d’air déboîtée, une fuite de gazole, une odeur anormale ou un sifflement marqué peuvent orienter le diagnostic, mais ne remplacent pas une lecture de codes défauts.
Sur les Mégane 3 essence 16V et TCe
Sur les moteurs essence, les bobines d’allumage, les bougies, le boîtier papillon, les injecteurs et la boîte à air sont des repères fréquents. Sur un moteur atmosphérique, l’architecture est souvent plus simple à suivre : air filtré, admission, combustion, échappement. Sur les moteurs TCe, le turbo et ses durites ajoutent des éléments proches des moteurs diesel modernes.
Les bobines d’allumage se situent au-dessus des bougies ou sous un cache moteur selon version. Le boîtier papillon est placé sur le circuit d’admission. Un ralenti instable, des ratés d’allumage ou un voyant moteur peuvent orienter vers cette zone, sans conclure trop vite. Une bobine, une prise d’air, un capteur ou un encrassement peuvent produire des symptômes proches.
Sur les versions Mégane 3 RS
Les versions Renault Sport présentent un compartiment moteur plus dense, avec des contraintes thermiques plus élevées. Les conduites de suralimentation, l’admission, le turbo, le refroidissement et certains éléments électriques ont une implantation propre. Un schéma prévu pour une 1.5 dCi ou une 1.6 essence ne correspond pas à une RS.
Sur ces versions, le contrôle visuel porte surtout sur les durites, les colliers, les traces de fuite, les niveaux et les connecteurs accessibles. Les interventions sur turbo, gestion moteur ou faisceau demandent une documentation adaptée au code moteur.

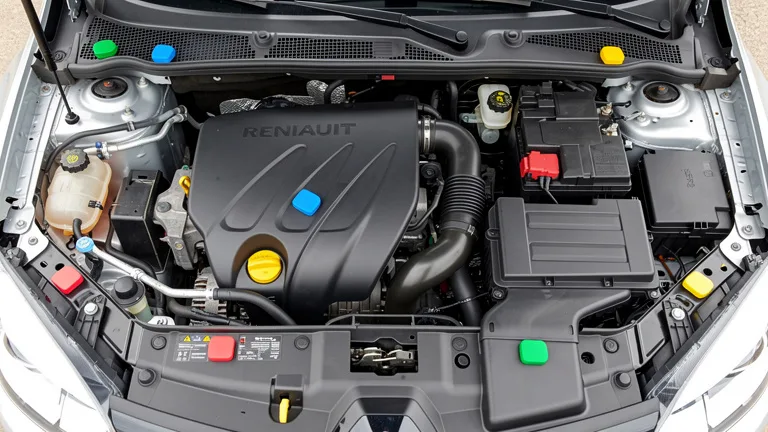

Lire un schema sous capot megane 3 avec méthode
Anatomie du compartiment moteur d’une Mégane 3
Repérage par zones et par fonction. L’agencement exact varie selon la motorisation (dCi, TCe, 16V, RS) et la phase du véhicule.
⚠️ Repère par fonction, pas par emplacement exact : formes, pictogrammes et couleurs des bouchons sont plus fiables. Vérifiez toujours motorisation, phase et code moteur avant de vous fier à un schéma.
Un bon repérage commence par une observation globale. Il faut identifier les éléments fixes : batterie, boîte à air, bouchons de liquides, cache moteur, radiateur, durites principales. Ensuite, on suit les fonctions. L’air arrive par une entrée frontale, passe par le filtre à air, puis rejoint l’admission. Le liquide de refroidissement circule entre moteur, radiateur, durites et bocal d’expansion. L’électricité part de la batterie vers les fusibles et relais.
Cette logique évite de dépendre uniquement d’une photo trouvée en ligne. Deux Mégane 3 proches en apparence peuvent différer par leur année, leur niveau d’équipement ou leur moteur. Le code moteur, la plaque d’identification et le numéro VIN donnent une base plus sûre pour consulter une documentation technique.
- Observer avant de toucher : repérer les caches, clips, connecteurs et pictogrammes.
- Comparer par fonction : liquide, air, carburant, électricité, refroidissement.
- Ne pas forcer : un cache plastique froid ou ancien casse facilement.
- Photographier avant démontage léger : utile pour remettre un cache ou une durite dans le bon sens.
- Vérifier la motorisation : dCi, TCe, 16V ou RS ne présentent pas le même compartiment.
Les confusions fréquentes sous le capot
Liquide de refroidissement et lave-glace
Le lave-glace possède généralement un bouchon bleu avec un symbole de pare-brise. Le bocal de refroidissement est un vase d’expansion translucide, relié à des durites du moteur. Le bouchon du refroidissement porte souvent un avertissement lié à la pression ou à la chaleur. Ouvrir ce bocal moteur chaud expose à des projections brûlantes.
Boîtier fusibles et calculateur moteur
Le boîtier de fusibles et le calculateur moteur sont deux éléments différents. Le premier protège des circuits par fusibles et relais. Le second pilote l’injection, l’allumage, la dépollution et de nombreux paramètres moteur. Tous deux se présentent sous forme de boîtiers, parfois proches, mais les manipuler sans repérage précis entraîne des erreurs coûteuses.
Durite d’air et durite de liquide
Une grosse durite souple de suralimentation transporte de l’air. Une durite de refroidissement transporte un liquide chaud sous pression. La première est souvent reliée à l’admission, au turbo ou à l’échangeur. La seconde rejoint le radiateur, le thermostat ou le vase d’expansion. Les traces grasses autour d’une durite d’air sur diesel ne signifient pas forcément une fuite d’huile majeure, mais un contrôle s’impose si l’huile coule ou si la durite est fendue.

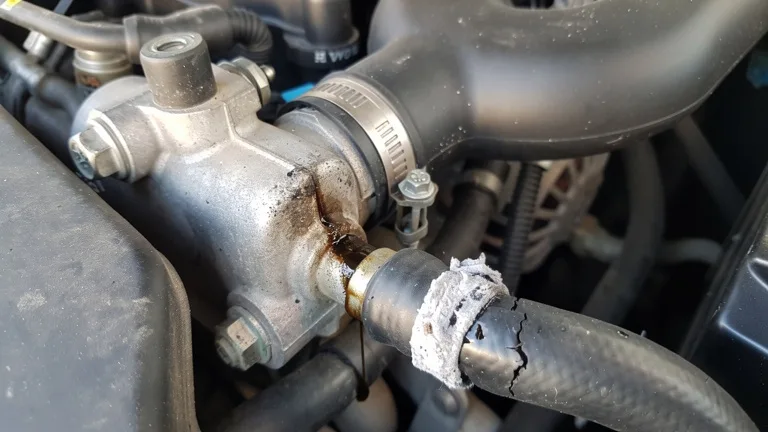

Défauts courants de la Renault Mégane 3 visibles depuis le compartiment moteur
La Mégane 3 a une réputation variable selon les années et les moteurs. Les blocs 1.5 dCi bien entretenus sont largement diffusés, tandis que certaines versions ou périodes ont connu des soucis d’injection, de vanne EGR, de turbo, de refroidissement ou d’électronique. Les moteurs essence peuvent présenter des bobines fatiguées, des capteurs défaillants, des fuites d’huile ou des problèmes de distribution selon configuration.
Sous le capot, plusieurs signes méritent une attention rapide : odeur de carburant, suintement d’huile, liquide rose, jaune ou vert sous une durite, cosse de batterie oxydée, courroie accessoire craquelée, bruit de galet, durite déformée, ventilateur qui tourne anormalement longtemps, trace blanche autour du bocal de refroidissement.
Un compartiment moteur propre ne garantit pas une mécanique saine. À l’inverse, un léger dépôt de poussière n’indique pas une panne. Ce sont les traces fraîches, les odeurs, les niveaux qui baissent et les bruits nouveaux qui orientent le diagnostic.
Le risque de casse moteur sur Mégane 3
Le risque de casse moteur dépend surtout de l’entretien, du moteur et de l’historique. Sur diesel, une lubrification négligée, une distribution non remplacée dans les délais, une fuite de refroidissement ou un problème d’injection non traité augmente le risque. Sur essence, une surchauffe, un manque d’huile, un bruit de distribution ou un défaut d’allumage prolongé demande une réaction rapide.
Le repérage sous capot aide à vérifier les niveaux, l’état visuel des courroies accessibles, les durites et les fuites. Il ne permet pas de juger seul l’état interne du moteur. Pour un achat d’occasion, un historique de vidanges, de distribution, de liquide de refroidissement et de réparations pèse plus qu’un simple aspect visuel.
Où se trouve le compartiment à fusibles moteur sur une Mégane 3
Sur beaucoup de Mégane 3, le compartiment à fusibles moteur se situe près de la batterie, sous un cache plastique clipsé. L’accès peut être partiellement masqué par un couvercle, une gaine ou un support. Certains fusibles et relais sont regroupés dans l’unité de protection du compartiment moteur, tandis que d’autres fusibles se trouvent dans l’habitacle.
Le réflexe sûr consiste à consulter le manuel de bord correspondant au véhicule, puis à vérifier la valeur du fusible concerné. Les couleurs donnent un repère, mais l’ampérage inscrit sur le fusible reste la référence. Un fusible de valeur supérieure ne protège plus correctement le circuit.
- Couper le contact avant tout contrôle.
- Attendre l’arrêt complet des organes électriques.
- Utiliser une pince adaptée si elle est fournie dans le boîtier.
- Contrôler visuellement le filament ou utiliser un testeur approprié.
- Reposer le couvercle pour protéger le boîtier de l’humidité.
Ouvrir et fermer le capot d’une Mégane 3 correctement
L’ouverture du capot se fait depuis la commande intérieure, puis par le verrou de sécurité situé à l’avant du capot. Une fois ouvert, la tige de maintien ou les vérins selon version doivent tenir le capot sans jeu. Si le capot retombe, les vérins ou la tige doivent être contrôlés avant de travailler dessous.
Pour fermer le capot, il faut retirer tout outil ou chiffon du compartiment moteur, vérifier que les bouchons sont serrés et que les caches ne gênent pas. Le capot se rabaisse doucement, puis se laisse verrouiller sur les derniers centimètres selon le mécanisme. Après fermeture, un léger soulèvement au bord avant confirme le verrouillage. Un capot mal fermé peut se soulever en roulant.
Identifier sa version avant de se fier à un schéma
Pour utiliser correctement un schema sous capot megane 3, la version exacte du véhicule doit être connue. Le nom commercial ne suffit pas toujours. Une Mégane 3 1.5 dCi de début de production ne reprend pas forcément l’implantation d’une phase plus récente. Les phases, normes antipollution, équipements et boîtes modifient l’environnement moteur.
Les informations utiles se trouvent sur la carte grise, les étiquettes du véhicule, le carnet d’entretien ou via le numéro VIN. Le code moteur permet de cibler une revue technique, une notice Renault ou un schéma de fusibles adapté. Cette étape évite les erreurs d’identification, surtout pour les fusibles, relais, capteurs et durites spécifiques.
| Information à vérifier | Pourquoi elle compte | Où la trouver |
|---|---|---|
| Motorisation | Implantation différente entre dCi, TCe, 16V et RS | Carte grise, carnet, cache moteur, facture d’entretien |
| Année et phase | Évolutions de faisceau, dépollution et équipements | Carte grise, numéro VIN |
| Code moteur | Référence technique pour schémas et pièces | Documentation atelier, étiquette, base constructeur |
| Niveau d’équipement | Présence de relais ou fusibles supplémentaires | Notice, options du véhicule |
| Boîte de vitesses | Certains organes et faisceaux diffèrent | Carte grise, factures, observation véhicule |
Contrôles visuels simples sous le capot avant de rouler
Un contrôle visuel régulier limite les mauvaises surprises. Sans démonter, il est possible de vérifier les niveaux, l’état des bouchons, la présence de fuites, la tenue des durites et l’aspect des cosses de batterie. Ce contrôle prend peu de temps et donne une bonne indication de l’état général.
Les niveaux doivent rester entre mini et maxi. Une baisse répétée du liquide de refroidissement, du liquide de frein ou de l’huile mérite un diagnostic. Compléter sans chercher la cause revient à masquer un symptôme. Pour le liquide de frein, une baisse peut aussi accompagner l’usure des plaquettes, mais une fuite hydraulique doit être écartée.
- Vérifier le niveau d’huile moteur selon la procédure adaptée.
- Contrôler le vase d’expansion à froid.
- Regarder les traces sous les durites et autour du radiateur.
- Observer l’état de la courroie accessoire visible.
- Contrôler la fixation de la batterie et l’absence d’oxydation marquée.
- Écouter les bruits anormaux au ralenti sans approcher les mains des pièces mobiles.
Quand arrêter le repérage et confier la Mégane 3 à un professionnel
Le repérage sous capot aide à comprendre et à dialoguer avec un garagiste. Il ne remplace pas un diagnostic lorsque le voyant moteur s’allume, que la température grimpe, qu’une odeur de carburant apparaît ou qu’un bruit métallique se manifeste. Les circuits d’injection, de climatisation, d’airbag, de freinage et de gestion moteur demandent des outils et des procédures adaptés.
Si un schéma trouvé en ligne ne correspond pas à votre voiture, mieux vaut s’arrêter plutôt que déplacer un relais, débrancher un connecteur ou forcer un cache. La bonne référence est celle du véhicule précis, pas celle d’une Mégane 3 approchante. Cette prudence évite les pannes ajoutées à la panne initiale.
