Une batterie de vélo électrique 36 V contient souvent 40 à 60 cellules lithium-ion assemblées en série et en parallèle, avec une tension pleine charge proche de 42 V. Comprendre un schéma batterie vélo électrique aide à repérer les cellules, le BMS et les différents fils sans transformer l’observation en manipulation risquée.
| Élément du schéma | Rôle dans la batterie | À quoi le reconnaître sur le schéma | Point de vigilance pratique |
|---|---|---|---|
| Cellules lithium-ion (pack) | Stockent l’énergie ; définissent tension (série) et capacité (parallèle) | Bloc central avec groupes en série (10S pour 36 V, 13S pour 48 V, etc.) ; tension nominale 3,6-3,7 V par cellule | Ne jamais percer, court-circuiter ou chauffer ; une batterie 36 V affiche 42 V en fin de charge |
| BMS (carte de gestion) | Surveille tensions, température, courant ; coupe en cas d’anomalie ; équilibre les cellules | Rectangle relié aux cellules par fils fins (équilibrage) et aux connecteurs par fils épais (puissance) ; marquages B+, B-, P+, P- | Non universel : doit correspondre au nombre de séries, courant max, chimie ; ne pas remplacer au hasard |
| Fils de puissance (décharge) | Transportent le courant principal vers le contrôleur moteur | Les plus gros fils du schéma ; souvent rouge (+), noir (-) ; repères P+, P- | Risque d’arc électrique ; usure ou oxydation provoquent coupures d’assistance |
| Fils d’équilibrage | Mesurent la tension de chaque groupe de cellules pour équilibrage et sécurité | Faisceau de fils fins numérotés reliant les points intermédiaires du pack au BMS ; repères B1, B2, B3… | Inversion ou coupure = BMS endommagé et risque batterie ; zone la plus sensible |
| Sonde de température | Surveille la chaleur interne ; arrête charge/décharge si valeur hors plage | Deux fils fins vers une thermistance ; repères NTC, TEMP, T | Ne jamais neutraliser ; protection critique après choc, eau ou vieillissement |
| Connecteur de charge | Entrée du chargeur ; parfois voie dédiée sur le BMS | Repère charge, C- ou connecteur distinct sur le schéma | Chargeur strictement adapté à la tension batterie (ex : 42 V pour 36 V) ; ne pas intervertir |
| Fils de communication (optionnels) | Transmettent état, cycles, erreurs ou identifiant au vélo | Broches additionnelles ; repères DATA, CAN, UART, ID | Compatibilité limitée à la marque ; ne pas brancher au hasard |
Comprendre un schéma batterie vélo électrique sans prendre de risque
Un schéma batterie vélo électrique sert à comprendre l’organisation interne d’un pack lithium-ion de VAE. Il montre les grands ensembles : les cellules, le BMS, les fils de puissance, les fils d’équilibrage, le connecteur de charge, la sonde de température et parfois les lignes de communication.
Ce type de schéma ne doit pas être lu comme un guide de réparation improvisée. Une batterie lithium-ion concentre beaucoup d’énergie dans un volume réduit. Un court-circuit, une cellule percée, une polarité inversée ou un mauvais branchement déclenchent une surchauffe, un dégagement de fumée, un départ de feu ou une explosion du boîtier.
Une batterie de VAE ouverte doit être considérée comme un ensemble sous tension, même lorsque le vélo est éteint. Les cellules restent chargées et les fils internes ne sont pas protégés comme une prise domestique classique.
L’objectif ici est donc clair : identifier les éléments visibles sur un schéma, comprendre leur rôle et savoir quand s’arrêter. Pour toute intervention interne, le bon réflexe reste le recours à un réparateur spécialisé, équipé pour travailler sur batteries lithium-ion.

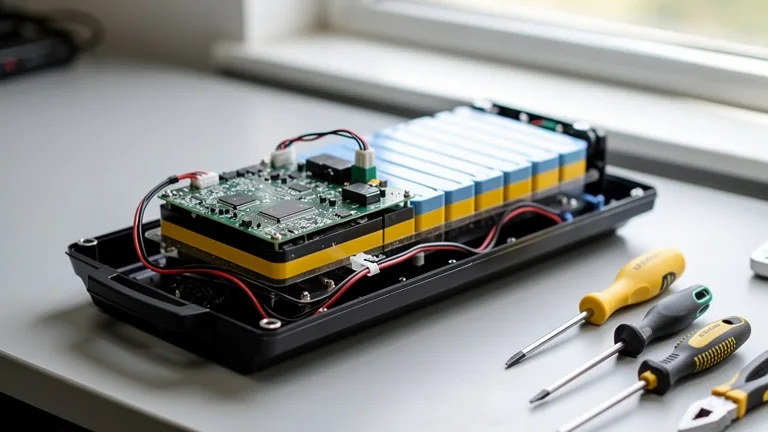

À quoi ressemble l’architecture interne d’une batterie de VAE
Anatomie d’un pack batterie de VAE
Trajet de l’énergie et zones de mesure — schéma fonctionnel simplifié
Chargeur → Connecteur de charge
Tension adaptée à la batterie (ex. 42 V pour un pack 36 V). Peut passer par un port dédié sur le BMS.
BMS — Battery Management System
Surveille, limite, coupe et équilibre. Placé entre les cellules, le chargeur et le contrôleur.
Cellules lithium-ion (10S = 36 V)
Groupes en série pour la tension, cellules en parallèle pour la capacité (Ah). Format 18650 ou 21700.
Fils de décharge (P+ / P−) → Contrôleur moteur
Fils épais = fort courant aux démarrages et montées. Un connecteur mal enclenché provoque coupures et arcs.
⚠ Schéma de compréhension uniquement. Un pack lithium-ion reste sous tension vélo éteint. Ne jamais recâbler, ponter une sonde ou forcer une charge : confier toute intervention interne à un réparateur spécialisé.

La plupart des batteries de vélo électrique modernes utilisent des cellules lithium-ion cylindriques, souvent au format 18650 ou 21700. Ces cellules sont assemblées pour créer une tension et une capacité adaptées au moteur, au contrôleur et à l’autonomie recherchée.
Dans une batterie 36 V, l’assemblage le plus courant repose sur 10 groupes de cellules en série. On parle souvent de configuration 10S. Chaque groupe contient une ou plusieurs cellules en parallèle, selon la capacité voulue. Une batterie 48 V utilise généralement 13 groupes en série, soit une configuration 13S.
Le schéma interne se lit comme un ensemble de blocs fonctionnels :
- Pack de cellules : source principale d’énergie.
- BMS : carte électronique de surveillance et de protection.
- Fils de puissance : transport du courant vers le contrôleur du vélo.
- Fils d’équilibrage : mesure des tensions de chaque groupe de cellules.
- Connecteur de charge : entrée électrique venant du chargeur.
- Sonde de température : surveillance thermique du pack.
- Connecteurs de communication : échange de données avec le vélo sur certains modèles.
Schéma fonctionnel simplifié d’une batterie de vélo électrique
Un schéma fonctionnel n’indique pas tous les points de soudure. Il représente le trajet général de l’énergie et de l’information. C’est la lecture la plus sûre pour comprendre une batterie sans entrer dans une logique de modification.
Chargeur → connecteur de charge → BMS → cellules lithium-ion
Cellules lithium-ion → BMS → fils de décharge → contrôleur moteur
Groupes de cellules → fils d’équilibrage → BMS
Sonde de température → BMS
Cette représentation montre une idée centrale : le BMS se trouve entre les cellules et le reste du système. Il surveille, limite, coupe et équilibre. Il ne remplace pas le chargeur, le contrôleur ou les fusibles éventuels, mais il joue un rôle de sécurité majeur.

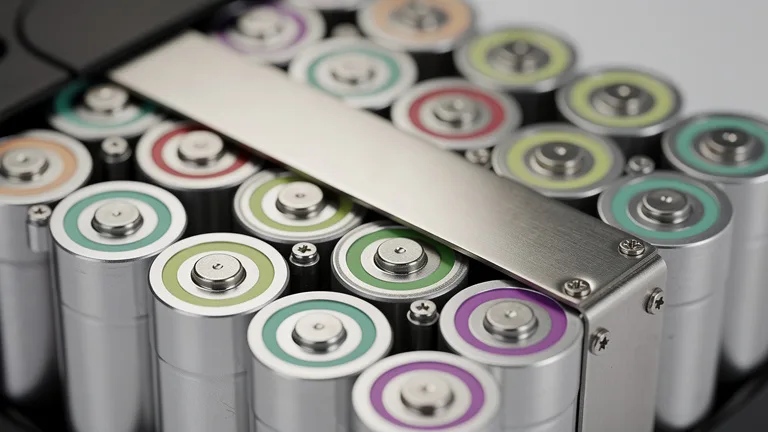

Les cellules lithium-ion : le cœur de la batterie

Les cellules sont les éléments qui stockent réellement l’énergie. Dans une batterie de VAE, elles sont reliées par des bandes métalliques, souvent en nickel, soudées par points. Ces liaisons forment des groupes en parallèle, puis ces groupes sont connectés en série pour obtenir la tension nominale.
Une cellule lithium-ion classique possède une tension nominale d’environ 3,6 V ou 3,7 V. Pleinement chargée, elle atteint généralement 4,2 V. C’est pour cette raison qu’une batterie vélo électrique 36 V affiche environ 42 V lorsqu’elle sort du chargeur.
| Nom commercial | Configuration fréquente | Tension nominale | Tension pleine charge approximative |
|---|---|---|---|
| Batterie 24 V | 7S | 25,2 V à 25,9 V | 29,4 V |
| Batterie 36 V | 10S | 36 V à 37 V | 42 V |
| Batterie 48 V | 13S | 46,8 V à 48,1 V | 54,6 V |
| Batterie 52 V | 14S | 50,4 V à 51,8 V | 58,8 V |
Série et parallèle : deux logiques à distinguer
La connexion en série augmente la tension. Dix groupes de cellules en série donnent une batterie 36 V nominale. Treize groupes en série donnent une batterie 48 V nominale. C’est cette valeur qui doit rester cohérente avec le contrôleur, l’écran et le moteur du vélo.
La connexion en parallèle augmente la capacité disponible, exprimée en ampères-heures. Plus il y a de cellules en parallèle dans chaque groupe, plus la batterie stocke d’énergie. Par exemple, une batterie 36 V 10 Ah n’a pas la même autonomie qu’une batterie 36 V 15 Ah, même si la tension reste identique.
Capacité, énergie et autonomie réelle
L’autonomie ne dépend pas seulement du nombre d’ampères-heures. La valeur la plus parlante est l’énergie en wattheures. Elle se calcule avec la formule : tension nominale × capacité en Ah = énergie en Wh.
Une batterie 36 V 10 Ah stocke environ 360 Wh. Selon le niveau d’assistance, le relief, le poids transporté, la pression des pneus et la température, cette énergie donne souvent une autonomie très variable. Une même batterie roule plus longtemps sur terrain plat avec assistance modérée que sur côte avec assistance élevée.

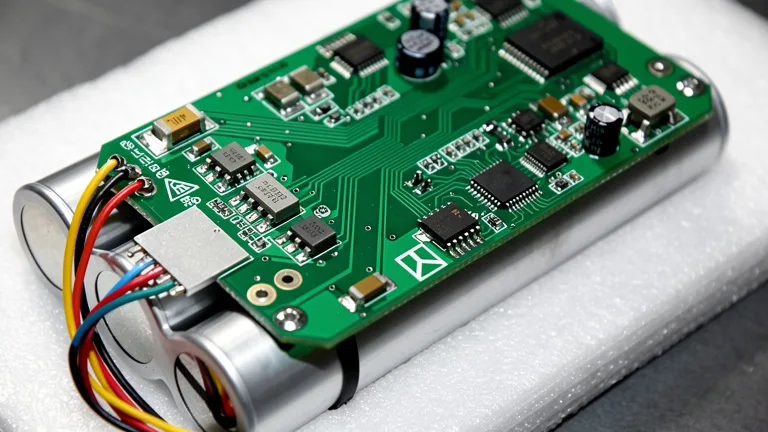

Le BMS : la carte électronique qui surveille la batterie

Le BMS, pour Battery Management System, est une carte électronique placée dans le boîtier de batterie. Sur un schéma batterie vélo électrique, il apparaît souvent comme un rectangle relié aux cellules par de nombreux fils fins et aux connecteurs externes par des fils plus épais.
Son rôle consiste à surveiller l’état électrique du pack. Il mesure les tensions des groupes de cellules, contrôle la température, limite les surintensités et coupe la charge ou la décharge si une valeur sort de la plage prévue.
Les protections assurées par le BMS
Un BMS adapté à la batterie assure plusieurs protections complémentaires :
- Protection contre la surcharge : arrêt ou limitation lorsque les groupes atteignent leur tension maximale.
- Protection contre la décharge profonde : coupure lorsque la tension descend trop bas.
- Protection contre les surintensités : limitation en cas d’appel de courant anormal.
- Protection contre le court-circuit : coupure rapide dans certaines conditions de défaut.
- Surveillance de température : arrêt de charge ou de décharge si la batterie chauffe trop.
- Équilibrage des cellules : correction progressive des écarts de tension entre groupes.
Le BMS n’est pas universel. Il doit correspondre à la chimie des cellules, au nombre de groupes en série, au courant admissible et à l’architecture de charge et de décharge. Remplacer un BMS au hasard expose la batterie à des comportements dangereux.
Bornes et marquages courants sur un BMS
Certains schémas ou cartes BMS affichent des marquages comme B+, B-, P+, P-, C- ou des repères B1, B2, B3. Ces indications servent aux professionnels pour identifier les zones de mesure et les liaisons internes. Elles varient selon les fabricants.
Dans une lecture générale, on retient surtout ceci : les repères liés à B renvoient souvent au pack de cellules, les repères liés à P à la sortie vers le vélo, et les repères liés à C au circuit de charge sur certains BMS. Cette logique aide à lire un schéma, mais elle ne suffit pas pour recâbler une batterie.
Deux BMS visuellement proches ne sont pas forcément interchangeables. Le nombre de séries, le courant maximal, la présence d’un port de charge séparé et le type de sonde thermique changent le comportement de sécurité.

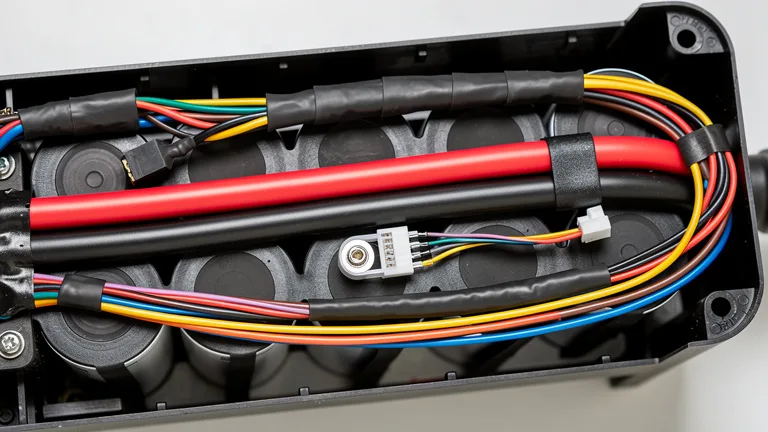

Identifier les fils dans une batterie de vélo électrique

Le câblage interne d’une batterie se divise en familles. Les fils épais transportent le courant principal. Les fils fins servent plutôt à mesurer, équilibrer ou communiquer. Sur un schéma batterie vélo électrique, cette différence d’épaisseur donne déjà une indication utile.
Les couleurs les plus fréquentes sont le rouge pour le positif et le noir pour le négatif, mais cette convention n’est pas une garantie. Certains fabricants utilisent d’autres couleurs, des faisceaux moulés ou des connecteurs propriétaires. La couleur ne remplace jamais le schéma du fabricant.
Fils de puissance : décharge vers le contrôleur
Les fils de puissance sont les conducteurs qui envoient l’énergie de la batterie vers le contrôleur du vélo électrique. Ils sont plus gros, car ils doivent supporter un courant élevé lors des démarrages, des montées ou des fortes sollicitations du moteur.
Ils aboutissent généralement au connecteur principal de la batterie, au rail de fixation ou à une prise de sortie. Une usure, un échauffement, une oxydation ou un connecteur mal enclenché provoque des coupures d’assistance, des arcs électriques ou une perte de puissance.
Fils de charge : entrée venant du chargeur
Le connecteur de charge reçoit la tension du chargeur. Selon l’architecture, la charge passe par les mêmes bornes que la décharge ou par un circuit séparé sur le BMS. Sur certains schémas, le port de charge possède donc ses propres repères.
Un chargeur doit correspondre à la tension de la batterie et à sa chimie. Un chargeur 48 V ne convient pas à une batterie 36 V. La valeur inscrite sur le chargeur correspond souvent à la tension de fin de charge : 42 V pour une batterie 36 V lithium-ion, 54,6 V pour une batterie 48 V lithium-ion.
Fils d’équilibrage : faisceau fin relié aux groupes de cellules
Les fils d’équilibrage forment un faisceau de conducteurs fins reliant chaque point intermédiaire du pack au BMS. Leur rôle est de permettre la mesure de la tension de chaque groupe en série. Le BMS s’en sert pour détecter un déséquilibre et limiter les écarts au fil des cycles.
Ce faisceau est l’une des zones les plus sensibles. Un mauvais contact, une coupure ou une inversion de fil endommage le BMS et la batterie. Lorsqu’un schéma présente de nombreux fils fins numérotés, il s’agit très souvent des lignes d’équilibrage.
Sonde de température : sécurité thermique du pack
La sonde de température est souvent une thermistance NTC collée contre les cellules ou placée au plus près du pack. Elle informe le BMS de la température interne. Si la batterie devient trop chaude ou trop froide, le BMS limite ou bloque la charge et la décharge selon sa programmation.
Cette sonde ne doit pas être contournée. Une batterie qui charge sans surveillance thermique perd une protection critique, surtout après un choc, une infiltration d’eau ou un vieillissement avancé.
Fils de communication : données entre batterie et vélo
Certaines batteries récentes intègrent des lignes de communication avec le vélo. Elles transmettent l’état de charge, le nombre de cycles, la température, les erreurs ou l’identification de la batterie. On retrouve ces fonctions sur des systèmes propriétaires et sur certains VAE haut de gamme.
Ces fils ne transportent pas le courant moteur. Ils servent au dialogue électronique. Une batterie compatible mécaniquement n’est donc pas toujours compatible électroniquement avec un vélo donné.

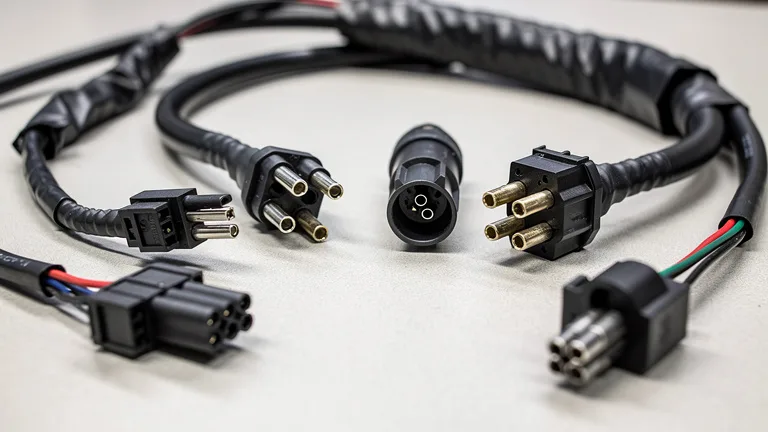

Connecteurs d’une batterie de vélo électrique : les éléments à reconnaître

Les connecteurs sont des points de liaison entre la batterie, le chargeur, le contrôleur et parfois l’écran du vélo. Les formes varient fortement selon les marques : connecteurs ronds, prises à broches, rails intégrés, contacts plats, ports magnétiques ou connectiques propriétaires.
Un schéma technique permet de comprendre la fonction du connecteur, mais pas toujours son brochage exact. Les fabricants réservent parfois cette information à leur réseau de réparation pour éviter les erreurs de branchement et protéger la garantie.
| Élément visible | Rôle habituel | Indice sur le schéma | Vigilance |
|---|---|---|---|
| Deux gros fils ou contacts principaux | Sortie de puissance vers le contrôleur | Repères de sortie, P+ ou P- selon BMS | Risque d’arc et de court-circuit |
| Port de charge | Entrée du chargeur | Repère charge, C- ou connecteur dédié | Chargeur strictement adapté à la batterie |
| Faisceau de fils fins | Mesure et équilibrage des groupes | Repères B1, B2, B3 ou nappe multipoints | Inversion dangereuse pour le BMS |
| Deux fils fins vers une sonde | Mesure de température | NTC, TEMP, T | Ne pas neutraliser la mesure thermique |
| Broches additionnelles | Communication ou identification | DATA, CAN, UART, ID selon système | Compatibilité liée à la marque |
Batterie 36 V, 48 V ou 52 V : ce que le schéma change
Le choix entre vélo électrique 36 V ou 48 V influence directement le schéma du pack. Le nombre de groupes en série change, le BMS change, le chargeur change et le contrôleur doit accepter la tension correspondante.
Une batterie 48 V sur moteur 36 V n’est pas un simple gain de puissance. Le contrôleur, l’afficheur, les condensateurs, les seuils de coupure et parfois le moteur ne sont pas prévus pour cette tension. Le risque va de l’erreur électronique à la destruction d’un composant.
Le raisonnement vaut aussi pour une batterie 52 V sur moteur 48 V. Même si certains systèmes tolèrent une plage de tension plus large, seule la documentation du fabricant confirme la compatibilité. La tension pleine charge d’une 52 V atteint environ 58,8 V, ce qui dépasse nettement une batterie 48 V classique.
Compatibilité avec le moteur et le contrôleur
Le moteur n’est qu’une partie du système. Le contrôleur pilote l’assistance, limite le courant et interprète la tension batterie. L’écran ou l’unité de commande affiche ensuite l’autonomie et les erreurs. Un changement de tension modifie donc tout l’écosystème électrique.
Pour un moteur 1000 W, la batterie doit fournir une tension compatible et un courant de décharge suffisant, avec un BMS dimensionné pour cette demande. Cette analyse se fait à partir des valeurs constructeur, pas à partir d’un schéma générique trouvé en ligne.
Lire l’état d’une batterie sans ouvrir le boîtier
Ouvrir une batterie n’est pas nécessaire pour effectuer les contrôles de base. Plusieurs indices permettent d’évaluer l’état général depuis l’extérieur : autonomie en baisse, coupures sous charge, charge incomplète, échauffement inhabituel, voyant de charge incohérent ou tension très basse aux bornes accessibles.
Un multimètre sert uniquement à des vérifications simples sur les contacts externes, avec une plage de mesure adaptée à la tension continue attendue. Les pointes de touche ne doivent jamais relier deux contacts entre eux. Un geste imprécis suffit à provoquer un court-circuit.
Mesure de tension externe : lecture prudente
Une batterie 36 V lithium-ion pleinement chargée affiche généralement autour de 42 V aux bornes de sortie si le BMS autorise la mesure. Une valeur proche de 36 à 38 V correspond souvent à une charge intermédiaire. Une valeur très basse, nulle ou instable signale un défaut possible, un BMS en protection ou un connecteur défaillant.
Sur certains modèles, le BMS coupe la sortie lorsque la batterie est en veille, en défaut ou non connectée au vélo. Une tension nulle ne signifie donc pas automatiquement que toutes les cellules sont mortes. Le diagnostic demande le chargeur adapté, le vélo compatible et parfois l’outil logiciel du fabricant.
Signes d’une batterie potentiellement HS
Une batterie de VAE en fin de vie montre souvent des symptômes progressifs. La capacité diminue, la jauge devient moins fiable et les coupures apparaissent lors des appels de courant. Une batterie stockée longtemps déchargée s’abîme aussi plus vite.
- Autonomie divisée fortement malgré une charge complète.
- Coupure de l’assistance en montée ou à l’accélération.
- Chargeur qui reste au vert ou au rouge de manière anormale.
- Batterie qui chauffe, gonfle, sent le solvant ou présente des traces de fuite.
- Boîtier fissuré après chute ou infiltration d’eau suspectée.
- Tension externe incohérente avec la tension nominale.
Une batterie qui dégage une odeur chimique, chauffe sans raison ou présente un boîtier déformé ne doit plus être chargée. Elle doit être isolée dans un endroit non combustible et confiée à une filière adaptée.
Réinitialisation et mise en sécurité : ce qu’il faut savoir
Certains utilisateurs cherchent à réinitialiser une batterie de vélo électrique après une coupure, une charge bloquée ou un affichage incohérent. Sur quelques systèmes, une remise en veille puis un réveil via le chargeur ou le vélo suffit. Sur d’autres, la batterie reste verrouillée tant qu’un diagnostic n’a pas été réalisé.
La réinitialisation dépend du BMS et du système constructeur. Les batteries Bosch, Shimano, Yamaha, Bafang ou les batteries génériques n’ont pas les mêmes protocoles. Les manipulations internes, pontages et contournements de sécurité sont à proscrire.
Un BMS qui coupe la batterie ne crée pas seulement une panne : il signale souvent une condition hors limite. Forcer son réveil sans diagnostic revient à supprimer l’alarme avant d’avoir identifié la cause.
Erreurs à éviter avec le câblage interne d’une batterie lithium-ion
Les erreurs les plus graves viennent rarement de la lecture du schéma. Elles surviennent lors d’un geste sur les fils, les connecteurs ou les cellules. Un tournevis, une bague, une pince métallique ou une pointe de multimètre mal placée produit un court-circuit violent.
Le remplacement de cellules isolées dans un pack usé demande un tri précis, des cellules homogènes, une soudure par points, une isolation adaptée et des tests de charge-décharge. Souder directement sur une cellule au fer à souder présente un risque thermique et détériore la cellule.
Manipulations à ne pas improviser
- Déplacer ou couper les fils d’équilibrage sans schéma constructeur.
- Remplacer un BMS par un modèle choisi uniquement sur la tension nominale.
- Brancher un chargeur de tension différente.
- Installer une batterie 48 V sur un système prévu pour 36 V sans validation technique.
- Réutiliser des cellules d’âges, de marques ou de capacités différentes dans un même pack.
- Neutraliser une sonde de température ou une protection de décharge.
- Ouvrir une batterie après choc, gonflement, odeur suspecte ou infiltration d’eau.
Pourquoi le boîtier et l’isolation comptent autant que le schéma
Le boîtier ne sert pas seulement à donner une forme pratique à la batterie. Il protège les cellules des chocs, de l’humidité, des vibrations et des frottements. À l’intérieur, des mousses, entretoises, gaines thermorétractables, rondelles isolantes et feuilles isolantes évitent les contacts indésirables.
Un pack lithium-ion subit des vibrations répétées sur un vélo. Une isolation mal remise, un fil pincé ou une languette métallique qui touche le boîtier crée un défaut différé. La batterie fonctionne parfois quelques jours avant de tomber en panne ou de chauffer.
La lecture d’un schéma ne montre pas toujours ces protections mécaniques. Pourtant, elles participent directement à la sécurité. C’est l’une des raisons pour lesquelles une batterie refermée après intervention non maîtrisée reste risquée.
Comment utiliser un schéma de batterie VAE de manière utile
Un schéma batterie vélo électrique sert surtout à comprendre, dialoguer avec un réparateur et éviter les confusions entre les composants. Il aide à nommer les pièces, à reconnaître un connecteur et à interpréter les symptômes sans démonter inutilement.
Pour un achat de batterie de remplacement, il aide aussi à vérifier les points clés : tension nominale, capacité, forme du boîtier, connecteur, système de fixation, chargeur, compatibilité électronique et courant maximal admissible.
Les informations à relever avant de contacter un réparateur
Avant toute prise en charge, certaines informations accélèrent le diagnostic. Elles évitent d’ouvrir la batterie sans raison et orientent vers la bonne solution : test du chargeur, contrôle du connecteur, remplacement sous garantie, reconditionnement professionnel ou recyclage.
- Marque et modèle du vélo ou du kit électrique.
- Tension nominale indiquée sur l’étiquette : 24 V, 36 V, 48 V ou 52 V.
- Capacité en Ah et énergie en Wh.
- Référence de la batterie et du chargeur.
- Symptôme observé : pas de charge, coupure, autonomie réduite, voyant anormal.
- Contexte récent : chute, pluie, stockage long, chargeur remplacé, connecteur endommagé.
- Âge estimé et nombre de cycles si disponible.
Quand remplacer, reconditionner ou recycler une batterie de vélo électrique
Une batterie vieillissante n’est pas toujours réparable dans de bonnes conditions. Le reconditionnement consiste à remplacer l’ensemble des cellules et parfois certains éléments internes, tout en conservant le boîtier si son état le permet. Cette opération exige un atelier spécialisé et des tests sérieux.
Le remplacement complet reste souvent la solution la plus simple lorsque le boîtier est fissuré, le BMS propriétaire est verrouillé, le connecteur est introuvable ou la batterie présente un risque thermique. Le prix dépend de la tension, de la capacité, de la marque et de la disponibilité des pièces.
Le recyclage devient la voie adaptée pour une batterie gonflée, brûlée, oxydée, tombée violemment ou stockée plusieurs années en décharge profonde. Les batteries lithium-ion ne vont pas dans les ordures ménagères. Elles doivent rejoindre un point de collecte ou une filière spécialisée.
Repères de décision
| Situation | Lecture technique | Orientation raisonnable |
|---|---|---|
| Autonomie réduite mais boîtier sain | Cellules vieillissantes possibles | Diagnostic, puis reconditionnement ou remplacement |
| Batterie ne charge plus après stockage long | Décharge profonde ou BMS en protection | Diagnostic professionnel avant toute recharge forcée |
| Coupures en montée | Chute de tension sous courant ou connecteur fatigué | Test batterie, chargeur et connectique |
| Odeur, chaleur, gonflement | Risque thermique | Arrêt d’utilisation et filière sécurisée |
| Connecteur cassé ou oxydé | Défaut de liaison externe possible | Réparation par atelier compétent |
Ce qu’un bon schéma doit montrer clairement
Un bon schéma de batterie VAE ne se limite pas à deux fils rouge et noir. Il distingue les fonctions et les zones de risque. Il précise la tension nominale, le nombre de groupes en série, le rôle du BMS, les connecteurs externes et les lignes de mesure.
Pour rester utile et sûr, il doit permettre d’identifier les composants sans encourager le bricolage de puissance. Les informations les plus utiles pour le lecteur sont les suivantes :
- Nombre de groupes en série : 7S, 10S, 13S, 14S.
- Position fonctionnelle du BMS entre cellules, chargeur et contrôleur.
- Différence entre fils épais de puissance et fils fins d’équilibrage.
- Présence du connecteur de charge et de son chemin de contrôle.
- Emplacement logique de la sonde de température.
- Existence éventuelle de broches de communication ou d’identification.
- Compatibilité avec le chargeur, le contrôleur et la tension du vélo.
Avec cette grille de lecture, le schéma devient un outil de compréhension. Il aide à parler précisément de cellules, de BMS, de connecteurs et de fils sans franchir la limite des manipulations dangereuses.
