Chargeur de batterie lithium-ion : tension, courant et sécurité à vérifier

Une cellule lithium-ion courante affiche souvent 3,6 à 3,7 V en tension nominale, mais sa tension de charge maximale atteint généralement 4,2 V : cette différence suffit à expliquer pourquoi le choix du chargeur ne se fait jamais au hasard. Un chargeur mal adapté expose la batterie à une charge incomplète, à une usure accélérée ou à un risque thermique sérieux.

Chargeur de batterie lithium-ion : les paramètres à vérifier avant la charge

Un chargeur de batterie lithium-ion ne se choisit pas uniquement avec le bon embout. Les paramètres décisifs sont la tension de sortie, le courant de charge, le profil de charge, la compatibilité avec le BMS et les protections de sécurité intégrées.

Le mot-clé anglais ion lithium battery charger renvoie souvent à des chargeurs vendus pour batteries d’outillage, vélos électriques, trottinettes, drones, appareils photo, lampes, stations portables ou packs industriels. Derrière une appellation similaire, les caractéristiques varient fortement. Un chargeur prévu pour un pack 12,6 V ne convient pas à une batterie 14,4 V, même si le connecteur semble compatible.

Règle de base : un chargeur lithium-ion doit correspondre à la chimie de la batterie, au nombre de cellules en série, à la tension de fin de charge et au courant admissible par le pack.

Tension nominale et tension de charge maximale : la confusion à éviter

La tension nominale d’une batterie lithium-ion sert à identifier sa catégorie générale. Elle ne correspond pas à la tension appliquée en fin de charge. Une cellule lithium-ion classique est souvent indiquée à 3,6 V ou 3,7 V nominal, mais elle se charge jusqu’à 4,2 V dans de nombreux cas.

Cette différence crée de nombreuses erreurs. Une batterie indiquée 11,1 V est généralement composée de 3 cellules en série, soit un pack 3S. Sa tension maximale de charge atteint alors 12,6 V. Un chargeur 11,1 V ne serait pas le bon repère si sa tension de sortie réelle ne monte pas à 12,6 V selon un profil adapté.

Comprendre le nombre de cellules en série

La lettre S indique le nombre de cellules montées en série. Plus ce nombre augmente, plus la tension du pack augmente. Le chargeur doit être dimensionné selon cette architecture.

Les valeurs ci-dessus concernent les cellules lithium-ion classiques à 4,2 V par cellule. Certaines chimies n’utilisent pas ces seuils. Une batterie LiFePO4, par exemple, possède une tension nominale proche de 3,2 V par cellule et une tension de charge maximale généralement autour de 3,65 V par cellule. Un chargeur Li-ion classique n’est donc pas interchangeable avec un chargeur LiFePO4.

Courant de charge : trouver le bon équilibre entre vitesse et durée de vie

Le courant de charge se mesure en ampères. Il détermine la vitesse de recharge, mais aussi l’échauffement, le stress interne des cellules et la longévité du pack. Un courant trop élevé fatigue la batterie et augmente les risques si le BMS ou les cellules ne sont pas prévus pour cette intensité.

Les fabricants raisonnent souvent avec le taux C. Une charge à 1C signifie que le courant correspond à la capacité nominale de la batterie. Une batterie de 2 Ah chargée à 1C reçoit 2 A. Une charge à 0,5C correspond à 1 A pour cette même batterie.

Une charge plus lente réduit généralement la chaleur et ménage les cellules. Pour un usage régulier, un courant modéré reste préférable quand le temps disponible le permet. Le courant maximal indiqué par le chargeur ne doit jamais dépasser ce que la batterie et son BMS acceptent.

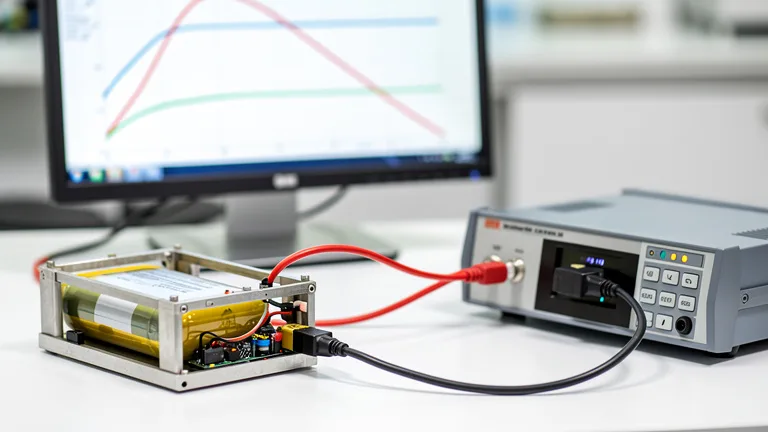

Profil CC/CV : le principe de charge des batteries lithium-ion

Les batteries lithium-ion se chargent généralement selon un profil CC/CV, pour courant constant puis tension constante. Cette méthode évite d’appliquer une tension excessive tout en limitant le courant pendant la phase principale.

Phase CC : courant constant

Au début de la charge, le chargeur fournit un courant stable. La tension de la batterie augmente progressivement. Cette phase assure la majeure partie de la recharge. Le courant doit rester compatible avec la capacité du pack et les limites indiquées par le fabricant.

Phase CV : tension constante

Quand la tension maximale est atteinte, le chargeur maintient cette tension et le courant diminue progressivement. La charge se termine lorsque le courant descend sous un seuil défini. Cette phase limite les risques de surcharge.

Un simple bloc d’alimentation à tension fixe ne remplace pas un véritable chargeur lithium-ion. Un ion lithium battery charger fiable pilote le courant, contrôle la tension de fin de charge et interrompt ou réduit la charge selon un seuil prévu.

Une batterie lithium-ion ne se charge pas comme une batterie au plomb ou une batterie NiMH. Le bon profil de charge fait partie de la sécurité, au même titre que la tension et le courant.

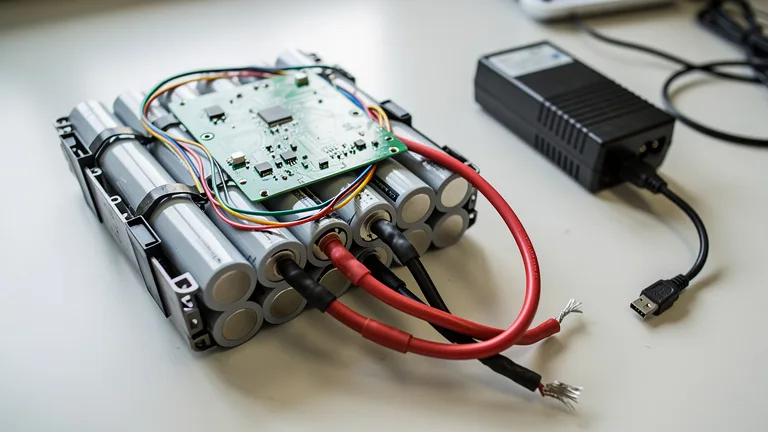

Compatibilité BMS : le rôle du système de protection

Le BMS, ou Battery Management System, surveille le pack batterie. Il protège contre la surcharge, la décharge profonde, les surintensités, les courts-circuits et parfois les températures anormales. Sur les batteries multicellulaires, il gère aussi l’équilibrage entre cellules selon sa conception.

Le BMS ne rend pas n’importe quel chargeur compatible. Il agit comme une protection, pas comme une autorisation d’utiliser une tension incorrecte. Si le chargeur applique une tension trop élevée, le BMS risque de couper la charge ou de subir une contrainte anormale. Si la tension est trop basse, la batterie ne sera pas chargée correctement.

Équilibrage des cellules sur les packs multicellulaires

Dans un pack en série, les cellules ne vieillissent pas toujours au même rythme. L’équilibrage limite les écarts de tension entre cellules. Un déséquilibre marqué réduit la capacité utile et augmente le risque de coupure prématurée.

Certains chargeurs pour modélisme disposent de prises d’équilibrage. D’autres systèmes s’appuient sur le BMS interne de la batterie. Le choix dépend de l’architecture du pack. La notice fabricant reste la référence à suivre.

Protections de sécurité à rechercher sur un chargeur lithium-ion

Un chargeur adapté doit intégrer des protections électriques et thermiques cohérentes avec l’usage prévu. Les modèles bon marché ou sans marquage clair exposent à des risques plus élevés, surtout sur les batteries de forte capacité.

• Protection contre la surtension : limite la tension de sortie pour éviter une surcharge des cellules.
• Limitation du courant : maintient l’intensité dans la plage prévue.
• Protection contre les courts-circuits : coupe ou limite la sortie en cas de défaut.
• Protection thermique : réduit ou coupe la charge en cas de température anormale.
• Arrêt automatique ou seuil de fin de charge : évite une charge prolongée inutile.
• Isolation électrique correcte : réduit les risques liés au secteur et aux défauts internes.
• Certification adaptée au marché : marquage CE pertinent, conformité électrique, documentation lisible.

Sur les batteries de vélo électrique ou de trottinette, la qualité du chargeur compte autant que celle du pack. Une puissance élevée, des connecteurs exposés ou un environnement mal ventilé accentuent les risques.

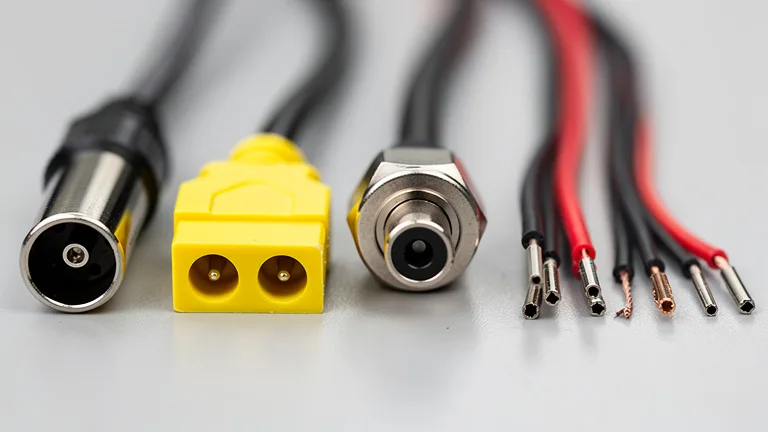

Connecteur, polarité et puissance : les détails qui changent tout

Deux chargeurs avec le même connecteur ne sont pas forcément compatibles. Le diamètre de la prise, la polarité, la tension, le courant maximal et la logique de communication diffèrent selon les marques et les appareils.

La polarité mérite une attention particulière. Sur beaucoup de chargeurs à connecteur coaxial, le centre est positif et l’extérieur négatif. Cette règle n’est pas universelle. Une inversion de polarité endommage la batterie, le chargeur ou l’électronique associée.

USB-C Power Delivery et batteries lithium-ion

De nombreux appareils modernes utilisent l’USB-C. Le connecteur ne garantit pas à lui seul une charge lithium-ion correcte. Dans un smartphone, un ordinateur ou un outil compact, l’électronique interne négocie la puissance et gère la batterie. Pour un pack nu ou semi-intégré, un module de charge adapté reste nécessaire.

Un chargeur USB-C Power Delivery fournit différentes tensions selon une négociation électronique. Sans circuit prévu pour gérer cette négociation et le profil CC/CV, il ne doit pas être relié directement à des cellules lithium-ion.

Erreurs de charge à éviter avec une batterie lithium-ion

La plupart des incidents surviennent lorsque plusieurs négligences se cumulent : chargeur générique non adapté, batterie vieillissante, environnement chaud, câble dégradé ou absence de surveillance. Une charge sûre repose sur des vérifications simples mais strictes.

• Utiliser un chargeur dont la tension de sortie ne correspond pas à la tension de fin de charge du pack.
• Choisir un courant de charge supérieur aux recommandations du fabricant.
• Employer un chargeur pour batterie au plomb, NiCd ou NiMH sur une batterie lithium-ion.
• Charger une batterie gonflée, percée, déformée, mouillée ou ayant subi un choc violent.
• Laisser charger sur un lit, un canapé, un tapis ou près de matériaux inflammables.
• Utiliser un adaptateur de connecteur sans vérifier la polarité et les caractéristiques électriques.
• Ignorer une odeur inhabituelle, un sifflement, une chaleur excessive ou une coupure répétée.

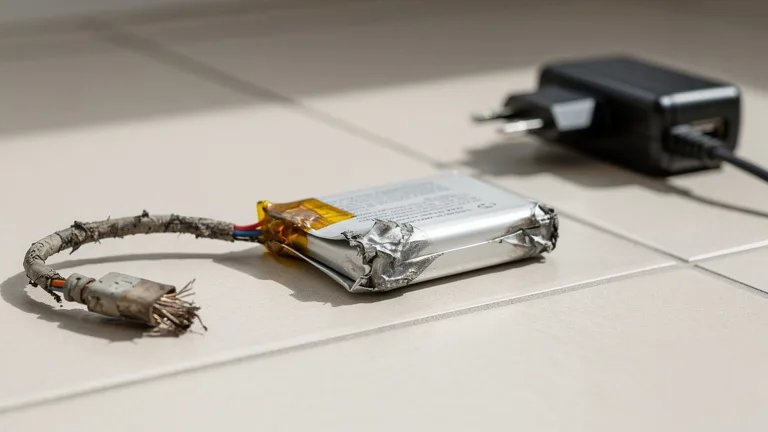

Une batterie lithium-ion endommagée ne doit pas être remise en charge pour test. Elle doit être isolée dans un endroit non combustible, manipulée avec prudence et confiée à une filière de recyclage adaptée.

Comment choisir un ion lithium battery charger fiable

Le choix d’un ion lithium battery charger doit partir de l’étiquette de la batterie ou de la documentation fabricant. Les indications utiles sont la chimie, la tension nominale, la tension maximale, la capacité, le courant de charge recommandé et le type de connecteur.

Un bon chargeur affiche des informations claires : tension de sortie, courant maximal, type de batterie compatible et polarité. Les mentions floues comme chargeur universel lithium sans plage précise ne suffisent pas pour une décision sûre.

Critères de sélection concrets

• Chimie compatible : Li-ion, Li-polymer ou LiFePO4 selon la batterie concernée.
• Tension de fin de charge exacte : 4,2 V par cellule pour beaucoup de Li-ion classiques, mais pas pour toutes les chimies.
• Courant adapté : idéalement conforme à la notice, avec une marge de sécurité.
• Connecteur identique et polarité vérifiée : aucune supposition basée sur l’apparence seule.
• Ventilation correcte : boîtier qui dissipe la chaleur sans obstruction.
• Protections intégrées : surtension, surintensité, court-circuit, température.
• Documentation claire : caractéristiques lisibles, fabricant identifiable, consignes d’usage.

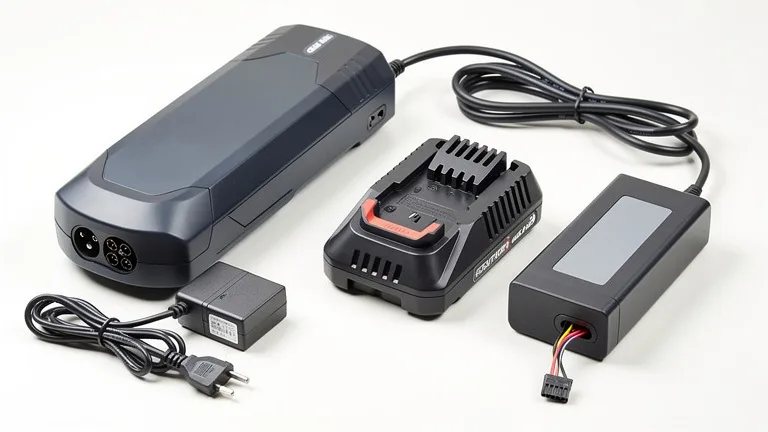

Chargeurs pour vélo électrique, outillage et drones : les cas courants

Batterie de vélo électrique et trottinette

Les batteries de mobilité légère utilisent souvent des packs 10S, 13S ou plus. Une batterie 36 V se charge fréquemment avec un chargeur 42 V. Une batterie 48 V se charge souvent avec un chargeur 54,6 V. Ces valeurs doivent toujours être confirmées sur l’étiquette du pack.

Sur ces batteries, le courant de charge influe sur la température et la durée de vie. Un chargeur 2 A recharge plus lentement qu’un 4 A, mais sollicite moins le pack. Le port de charge, le BMS et le câblage doivent accepter l’intensité choisie.

Outillage électroportatif

Les batteries d’outillage intègrent souvent une électronique propriétaire. Le chargeur dialogue parfois avec le pack, surveille la température et adapte le cycle. Remplacer ce chargeur par un modèle générique expose à une incompatibilité électrique ou électronique.

Drones, modélisme et batteries LiPo

Les batteries LiPo utilisées en modélisme demandent une gestion stricte de la tension par cellule et de l’équilibrage. Un chargeur de modélisme adapté permet de sélectionner le nombre de cellules, le courant et le mode de charge. Une mauvaise sélection du nombre de cellules crée un risque immédiat.

Bonnes pratiques pendant la charge

Une charge sûre se prépare avant de brancher le chargeur. La batterie doit être visuellement saine, à température ambiante et posée sur une surface stable, sèche et non inflammable. Le chargeur doit rester ventilé, sans être couvert.

La surveillance ne signifie pas rester immobile devant la batterie, mais éviter une charge sans présence prolongée, notamment la nuit. Si le chargeur ou la batterie chauffe fortement, si une odeur apparaît ou si le boîtier se déforme, la charge doit être arrêtée sans manipulations risquées.

• Charger dans une zone dégagée, loin des textiles et liquides.
• Éviter les températures extrêmes, notamment sous 0 °C et en plein soleil.
• Débrancher le chargeur une fois la charge terminée, sauf indication contraire du fabricant.
• Inspecter régulièrement le câble, la prise et le boîtier du chargeur.
• Remplacer un chargeur fissuré, bruyant, instable ou anormalement chaud.

Stockage et longévité : préserver la batterie après la charge

Une batterie lithium-ion vieillit avec les cycles, la chaleur et le temps passé à haute tension. Pour un stockage prolongé, les fabricants recommandent souvent un niveau de charge intermédiaire, fréquemment autour de 40 à 60 %. La valeur exacte dépend du produit.

Garder une batterie pleine pendant des semaines dans un environnement chaud accélère son vieillissement. À l’inverse, la stocker totalement vide favorise la décharge profonde. Un contrôle périodique limite les mauvaises surprises, surtout pour les batteries saisonnières de vélo, d’outillage de jardin ou de matériel de loisir.

Checklist de vérification avant de brancher le chargeur
