4 critères pour choisir un Fiber GBIC compatible avec votre réseau

Un lien fibre à 1 Gb/s tient souvent dans un module de quelques centimètres, mais une erreur de format, de longueur d’onde ou de compatibilité constructeur suffit à bloquer la liaison. Choisir un fiber gbic adapté revient donc à vérifier quatre critères concrets avant l’achat, surtout sur des réseaux mêlant anciens switchs, baies optiques et équipements récents.

Fiber GBIC : de quoi parle-t-on exactement ?

Un fiber gbic désigne un module optique GBIC destiné à connecter un équipement réseau à une liaison fibre optique. GBIC signifie Gigabit Interface Converter. Ce format modulaire, remplaçable à chaud sur les équipements compatibles, a longtemps servi à ajouter un port fibre Gigabit Ethernet sur un switch, un routeur ou un convertisseur de média.

Dans le langage courant, le terme GBIC est parfois utilisé pour parler de n’importe quel transceiver optique. C’est une source d’erreurs. Un module GBIC n’a pas le même format physique qu’un SFP, qu’un SFP+ ou qu’un QSFP. Un GBIC est plus volumineux et concerne principalement les infrastructures Gigabit plus anciennes. Un SFP assure aussi des liaisons 1 Gb/s dans un boîtier plus compact. Un SFP+ vise généralement le 10 Gb/s.

Le mot « GBIC » ne doit pas être utilisé comme synonyme générique de module fibre. Avant de commander, il faut confirmer le format exact accepté par le port du switch.

Pour choisir le bon module, la compatibilité réelle ne se limite pas au connecteur. Elle dépend du format, du type de fibre, du débit, de la distance, de la longueur d’onde et parfois du firmware de l’équipement. Les quatre critères suivants permettent de réduire fortement le risque d’incompatibilité.

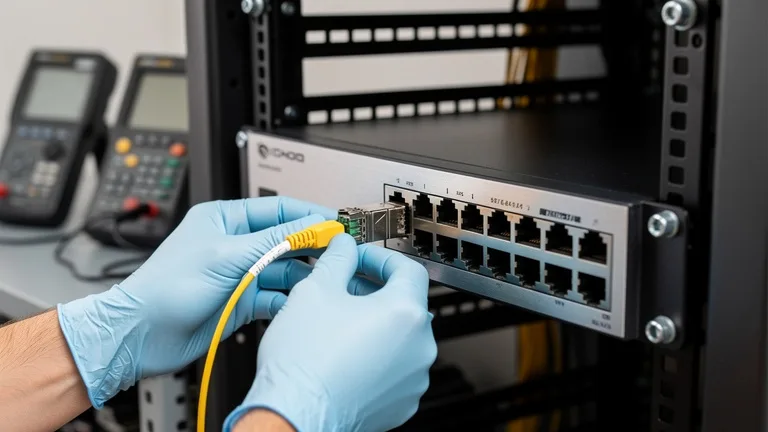

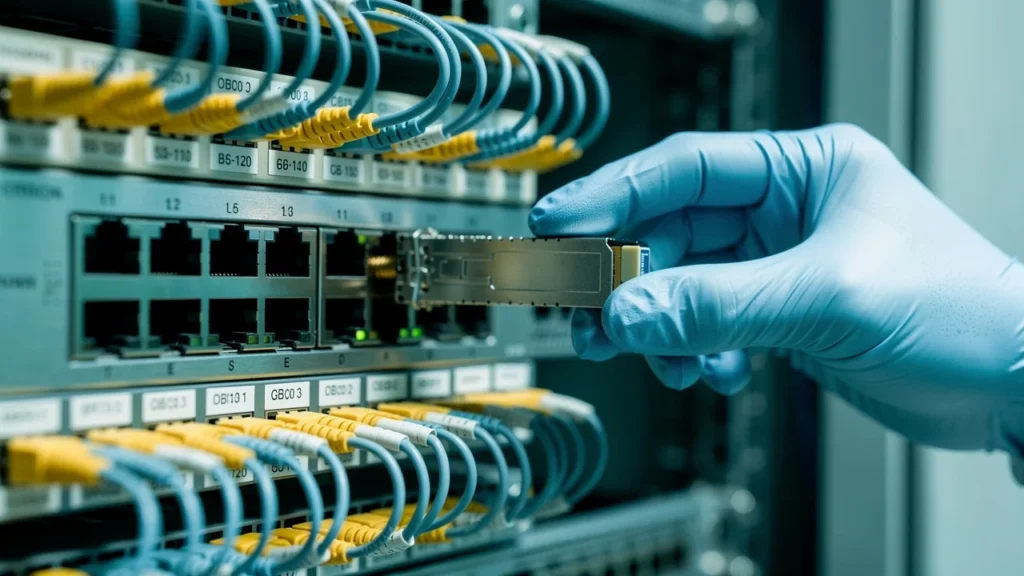

Critère 1 : vérifier le format du module et le port du switch

Le premier contrôle concerne le format mécanique et électrique. Un port prévu pour un GBIC n’accepte pas un SFP sans adaptateur spécifique, et un port SFP n’accepte pas un GBIC. Même si les deux modules remplissent une fonction proche, leur taille, leur connectique d’insertion et leur brochage diffèrent.

Sur les équipements réseau, la sérigraphie du châssis, la fiche technique et l’interface d’administration donnent souvent l’information. Les mentions les plus courantes sont GBIC, SFP, SFP+, XFP, QSFP ou transceiver slot. Pour un ancien switch Gigabit, la présence de baies larges orientera souvent vers un module GBIC. Pour un switch plus récent, le port sera plutôt SFP ou SFP+.

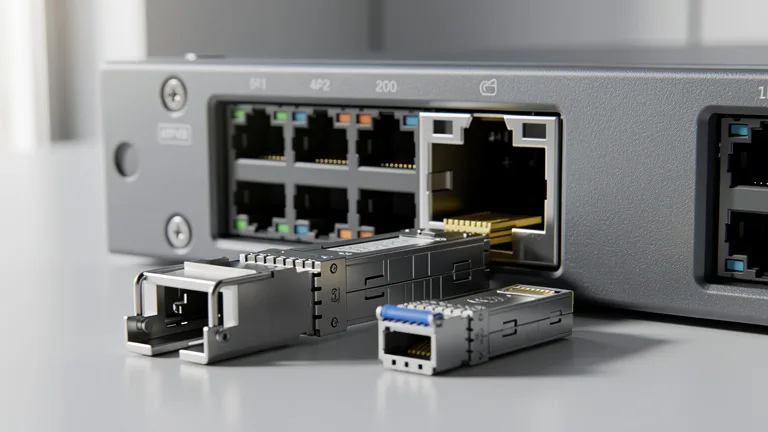

GBIC, SFP et SFP+ : les différences à connaître

La confusion entre ces formats entraîne des achats inutilisables. Le tableau ci-dessous résume les différences pratiques à contrôler avant de choisir un fiber gbic.

Un bon réflexe consiste à relever la référence exacte du switch et du module actuellement en place, si un module fonctionne déjà. La documentation constructeur permet ensuite de confirmer les familles de transceivers prises en charge.

La compatibilité hot-plug ne suffit pas

Les modules GBIC sont conçus pour être insérés et retirés sans éteindre l’équipement, lorsque le matériel le permet. Cette fonction hot-plug ne garantit pas la reconnaissance du module. Le port doit accepter le format, le débit et l’encodage du transceiver. Le système d’exploitation du switch doit aussi autoriser la référence installée.

Sur certains équipements, un module physiquement compatible reste désactivé si le firmware le juge non conforme. Le message d’erreur se voit alors dans les logs, l’interface CLI ou l’interface web du switch. Cette situation concerne surtout les environnements où le constructeur applique une liste de modules validés.

Critère 2 : choisir le bon type de fibre et la bonne connectique

Un fiber gbic doit correspondre au type de fibre optique installé dans le bâtiment, le campus ou la baie réseau. Les deux grandes familles sont la fibre multimode et la fibre monomode. Elles n’offrent pas les mêmes performances, n’utilisent pas toujours les mêmes longueurs d’onde et ne couvrent pas les mêmes distances.

La fibre multimode, souvent repérée par une gaine orange, aqua ou violette selon la catégorie, sert aux liaisons courtes à moyennes distances. La fibre monomode, souvent jaune, sert aux distances plus longues et aux liaisons inter-bâtiments. Le code couleur aide, mais il ne remplace pas la lecture de l’étiquetage, du dossier de câblage ou du rapport de recette optique.

Multimode ou monomode : l’impact sur le module

Un module prévu pour fibre multimode ne doit pas être choisi pour une fibre monomode sans validation technique, et inversement. Le transceiver, le câble optique et le module situé à l’autre extrémité doivent travailler dans la même logique optique.

• Multimode : fibres OM1, OM2, OM3, OM4 ou OM5, souvent utilisées en baie, en local technique ou entre étages.
• Monomode : fibres OS1 ou OS2, adaptées aux distances longues, aux dorsales de campus et aux liens opérateurs.
• Modules SX : généralement associés au multimode, avec une longueur d’onde autour de 850 nm.
• Modules LX ou LH : généralement associés au monomode, avec une longueur d’onde autour de 1310 nm.
• Modules ZX ou EX : destinés à des distances plus longues, souvent autour de 1550 nm selon les modèles.

Le choix du type de fibre conditionne aussi le budget. Les modules monomodes longue portée coûtent souvent plus cher que les modules multimodes courte portée. Ils exigent aussi une attention accrue sur le budget optique afin d’éviter une puissance reçue trop faible ou trop élevée.

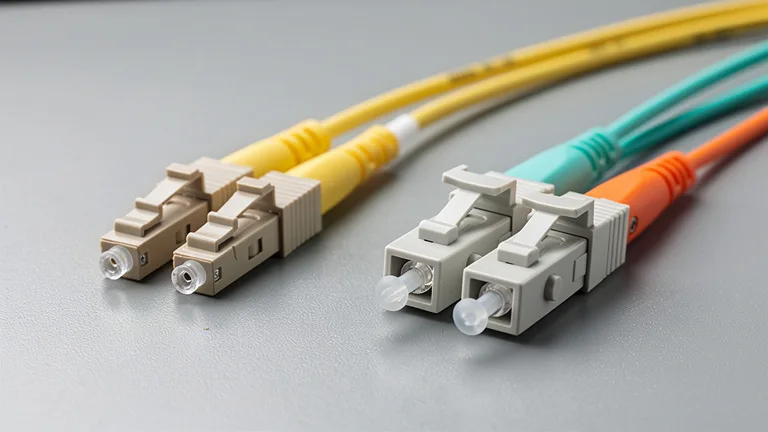

Connecteurs LC, SC et modules GBIC

Les modules GBIC historiques utilisent fréquemment des connecteurs SC duplex. Les modules SFP et SFP+ utilisent plus souvent des connecteurs LC duplex. Cette différence joue sur le choix des jarretières optiques et sur le brassage dans le tiroir fibre.

Avant l’achat, il faut relever le connecteur côté module et le connecteur côté panneau de brassage. Une jarretière LC-SC, SC-SC ou LC-LC résout parfois le problème de connectique, à condition que le type de fibre reste cohérent. Une jarretière multimode ne remplace pas une jarretière monomode, même si les connecteurs semblent s’enficher correctement.

Critère 3 : aligner débit, longueur d’onde et distance réelle du lien

Un fiber gbic doit être dimensionné pour le débit du port et pour la distance réelle entre les deux équipements. Pour les GBIC classiques, le débit visé est généralement le Gigabit Ethernet, soit 1000BASE-SX, 1000BASE-LX ou d’autres variantes selon l’optique utilisée.

La distance annoncée par le fabricant correspond à des conditions précises : type de fibre, atténuation, qualité des connecteurs, nombre de soudures, propreté des férules et marge optique. Une liaison de 500 mètres sur fibre ancienne ne se comporte pas comme une liaison de 500 mètres sur fibre récente certifiée et correctement mesurée.

Comprendre les normes 1000BASE-SX, 1000BASE-LX et variantes

Les références techniques indiquent le comportement attendu du module. Elles évitent de se baser uniquement sur une mention commerciale.

Les distances du tableau restent indicatives. La fiche technique du module et la mesure de la ligne priment toujours. Sur de longues distances, un atténuateur optique devient parfois nécessaire si la puissance reçue dépasse la plage acceptée par le récepteur.

Vérifier la longueur d’onde des deux extrémités

Une liaison fibre fonctionne correctement lorsque les deux modules communiquent sur des paramètres compatibles. Sur une liaison duplex classique, les deux extrémités utilisent des modules de même famille, par exemple SX vers SX ou LX vers LX. Sur une liaison bidirectionnelle sur une seule fibre, appelée BiDi ou WDM, les longueurs d’onde doivent être croisées : par exemple 1310 nm d’un côté et 1550 nm de l’autre selon la paire choisie.

Cette subtilité concerne surtout les réseaux qui cherchent à économiser des brins fibre. Un module BiDi ne doit pas être mélangé avec un module duplex standard. Le type de connecteur, le nombre de brins et les longueurs d’onde doivent être validés ensemble.

Ne pas surdimensionner la portée sans raison

Choisir un module longue distance pour une liaison très courte n’apporte pas forcément de gain. Un transceiver prévu pour 40 km ou 80 km émet avec une puissance plus élevée qu’un module courte portée. Sur quelques mètres, la réception risque de sortir de sa plage nominale si aucun atténuateur n’est installé.

Le bon choix consiste à faire correspondre la portée du module à la distance réelle, avec une marge raisonnable. Pour une liaison intra-baie, un module SX ou un SFP cuivre selon le contexte sera souvent plus cohérent qu’un module longue portée. Pour une liaison inter-bâtiments, le monomode LX ou équivalent devient plus pertinent.

Critère 4 : contrôler la compatibilité constructeur, firmware et supervision

Le dernier critère concerne la compatibilité logicielle avec l’équipement réseau. Deux modules aux caractéristiques optiques identiques ne seront pas forcément reconnus de la même manière par un switch. Certains constructeurs valident des références précises et bloquent, limitent ou signalent les modules non codés pour leur environnement.

Cette compatibilité dépend de la marque, du modèle, de la version de firmware et parfois de la configuration du système. Un module qui fonctionne sur un switch donné échoue parfois après une mise à jour, ou inversement. Dans les réseaux critiques, la référence du module doit donc être contrôlée par rapport à la matrice de compatibilité du constructeur.

Modules constructeurs, compatibles et codage EEPROM

Un module optique contient une mémoire EEPROM qui transmet des informations à l’équipement : type de module, débit, longueur d’onde, puissance, numéro de série et parfois codage constructeur. Les modules dits compatibles sont programmés pour être reconnus par une famille d’équipements donnée.

• Module constructeur d’origine : référence officielle, support plus simple, coût souvent plus élevé.
• Module compatible codé : alternative conçue pour être reconnue par une marque ou un modèle précis.
• Module générique : fonctionnement variable selon les équipements et les politiques de verrouillage.
• Module reconditionné : option à évaluer selon l’état, la garantie, les tests optiques et la criticité du lien.

Pour un lien de production, le prix du module ne doit pas être le seul critère. Une interruption d’uplink, une perte de supervision ou une alerte permanente dans le switch coûte souvent plus cher qu’un module validé dès le départ.

DDM ou DOM : surveiller la santé optique du lien

Certains transceivers intègrent des fonctions de diagnostic numérique, souvent nommées DDM ou DOM. Elles permettent de lire la température du module, la tension, le courant laser, la puissance transmise et la puissance reçue. Ces informations aident à diagnostiquer une fibre sale, une atténuation excessive ou un module en fin de vie.

Sur un réseau administré, cette supervision apporte une vraie valeur opérationnelle. Elle facilite la maintenance préventive et réduit le temps d’analyse lors d’une perte de lien. Encore faut-il que le switch sache lire ces données et que le module les expose correctement.

Les erreurs fréquentes lors du choix d’un fiber GBIC

Les erreurs les plus courantes viennent d’une lecture trop rapide de la fiche produit. Un module marqué « fibre » n’est pas automatiquement compatible avec tous les switchs fibre. De même, une référence Gigabit n’indique pas à elle seule le type de fibre ni la portée.

• Commander un SFP alors que le port du switch est au format GBIC.
• Choisir un module multimode SX pour une fibre monomode OS2.
• Installer un module longue portée sur une liaison très courte sans vérifier la puissance reçue.
• Mélanger un module BiDi avec un module duplex standard.
• Oublier la compatibilité firmware ou le codage constructeur.
• Utiliser une jarretière optique du mauvais type ou avec des connecteurs inadaptés.

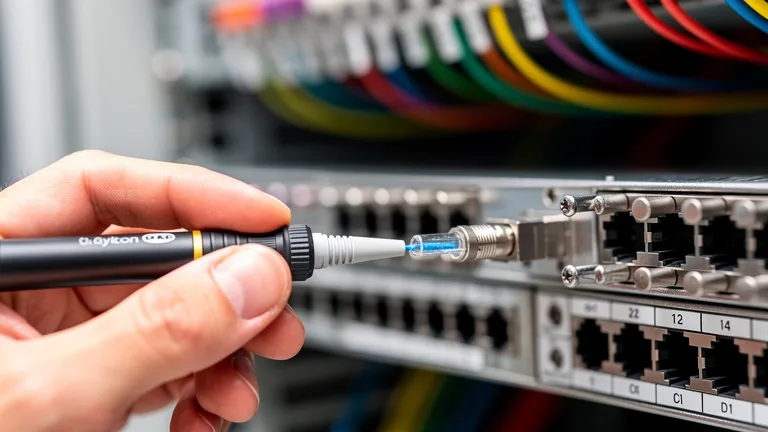

• Négliger le nettoyage des connecteurs avant de suspecter le module.

Une partie des pannes attribuées aux modules vient en réalité du brassage optique. Une férule encrassée, une jarretière pliée au-delà de son rayon minimal ou un panneau mal repéré entraîne une perte de signal, même avec un module parfaitement adapté.

Méthode de vérification avant achat

Avant de commander un fiber gbic, une vérification en quatre étapes sécurise le choix. Cette méthode convient aux remplacements, aux extensions de ports et aux projets de migration progressive.

1. Identifier précisément l’équipement réseau

Relevez la marque, le modèle, la révision matérielle et la version logicielle du switch ou du routeur. Consultez ensuite la documentation officielle ou la matrice de compatibilité. Le port doit être identifié comme GBIC, et non SFP ou SFP+.

2. Auditer la liaison fibre existante

Contrôlez le type de fibre, la distance, le nombre de brins disponibles, les connecteurs et la continuité du lien. Si la liaison existe déjà, un test optique ou un rapport de recette donne des indications fiables sur l’atténuation.

3. Choisir les paramètres optiques

Sélectionnez le standard adapté : SX, LX, LH, ZX ou BiDi selon la fibre et la distance. Vérifiez la longueur d’onde, la puissance d’émission, la sensibilité de réception et la plage de fonctionnement. Pour les longues distances, raisonnez en budget optique plutôt qu’en distance commerciale seule.

4. Valider la reconnaissance par le switch

Assurez-vous que le module choisi sera accepté par l’équipement. Pour un module compatible, la fiche doit mentionner la marque ou la famille d’équipements ciblée. Pour un environnement sensible, prévoyez un test sur un port non critique avant la mise en production.

Comparer les scénarios d’usage pour choisir le bon module

Le bon choix dépend du contexte réseau. Une liaison courte dans une baie de brassage, une dorsale entre bâtiments et une interconnexion longue distance ne demandent pas le même module. Le tableau suivant aide à orienter la sélection sans remplacer la vérification des fiches techniques.

Signes d’incompatibilité ou de mauvais choix après installation

Après insertion du module, plusieurs symptômes indiquent une incompatibilité ou un défaut de sélection. Le lien reste éteint, le port passe en état err-disabled, l’interface affiche un module non supporté, ou la liaison monte puis retombe régulièrement.

Les compteurs d’erreurs aident à distinguer un problème optique d’un problème de configuration. Des erreurs CRC, des pertes de paquets ou des fluctuations de puissance reçue orientent vers la fibre, la jarretière, la propreté des connecteurs ou une marge optique insuffisante. Un message de type unsupported transceiver pointe plutôt vers la compatibilité constructeur.

• Vérifier que les deux extrémités utilisent des modules de même standard ou une paire BiDi cohérente.
• Nettoyer les connecteurs optiques avec des outils adaptés avant de remplacer le module.
• Contrôler l’état administratif du port et la négociation du débit.
• Lire les informations DDM/DOM lorsque le switch les expose.
• Consulter les logs système après insertion du transceiver.

Checklist technique avant de valider un fiber GBIC

Cette checklist synthétise les points à renseigner dans une demande d’achat ou un ticket d’intervention. Elle réduit les approximations et facilite le dialogue entre exploitation réseau, achats et prestataire d’intégration.

• Format du port : GBIC confirmé, et non SFP ou SFP+.
• Débit attendu : 1 Gb/s pour un module GBIC Gigabit classique.
• Standard optique : SX, LX, LH, ZX, BiDi ou autre variante documentée.
• Type de fibre : multimode OM1/OM2/OM3/OM4/OM5 ou monomode OS1/OS2.
• Distance réelle : longueur estimée ou mesurée du lien, avec marge optique.
• Longueur d’onde : 850 nm, 1310 nm, 1550 nm ou couple BiDi adapté.
• Connectique : SC, LC, duplex ou simplex selon le module et le brassage.
• Compatibilité constructeur : référence acceptée par le switch et son firmware.
• Supervision : disponibilité des informations DDM/DOM si nécessaire.
• Conditions d’exploitation : température, criticité du lien, garantie, stock de secours.

Un fiber gbic compatible est celui qui correspond au port, à la fibre, à la distance et à la politique de reconnaissance du switch. La fiche produit seule ne suffit pas si le contexte réseau n’est pas connu.

Bonnes pratiques d’installation et de maintenance

Une fois le module choisi, l’installation doit préserver la qualité optique du lien. Les connecteurs fibre doivent rester protégés par leurs bouchons jusqu’au branchement. Le nettoyage avant insertion limite les pertes et les défauts intermittents. Une poussière invisible à l’œil nu suffit à dégrader une liaison Gigabit.

Le rayon de courbure des jarretières doit être respecté. Une fibre trop pliée augmente l’atténuation et crée des incidents difficiles à reproduire. Les cordons doivent être étiquetés, rangés et séparés des sources de contrainte mécanique.

Dans les réseaux où la disponibilité compte, gardez un module de rechange correspondant aux références en production. Documentez aussi les couples de modules installés, les ports utilisés, le type de fibre et les mesures de puissance lors de la mise en service. Ces informations accélèrent les diagnostics futurs et évitent les remplacements hasardeux.

Quand remplacer un GBIC par une architecture plus récente

Le maintien de modules GBIC se justifie lorsque les switchs existants restent fiables et que les besoins en débit n’évoluent pas. En revanche, une migration vers des équipements SFP, SFP+ ou 10G devient pertinente si les ports GBIC manquent, si les modules deviennent difficiles à approvisionner ou si les uplinks saturent.

La migration ne se limite pas au remplacement du transceiver. Elle implique de vérifier les tiroirs optiques, les jarretières, la fibre installée, les VLAN, les trunks, les agrégations de liens et la redondance. Sur un réseau ancien, l’audit de la couche physique révèle souvent des câbles non documentés ou des liaisons qui méritent une recette optique avant modernisation.

Pour une évolution progressive, certains sites conservent les anciens liens GBIC sur les segments stables et migrent les uplinks critiques vers des ports SFP+ 10 Gb/s. Cette approche limite les interruptions tout en préparant la montée en débit du cœur de réseau.
